خط الإنتاج
توفر آلة تشكيل العوارض على شكل حرف W لحواجز الطرق السريعة إنتاجًا عالي السرعة ومتينًا لحواجز العوارض المثقوبة على شكل حرف W، مع دقة تشكيل ثابتة وتشغيل آلي مستمر.
يمكننا تخصيص آلة تشكيل العوارض على شكل حرف W لحواجز الطرق السريعة وفقًا لمخططات العوارض المختلفة، وتصميمات الثقوب، وسماكات الفولاذ، وسرعات الإنتاج، ومعايير الطرق السريعة الإقليمية.
تُعد آلة تشكيل الألواح هذه الخيار الأمثل لمصنعي حواجز السلامة على الطرق السريعة، وموردي المشاريع الحكومية، وشركات البنية التحتية الكبرى التي تحتاج إلى إنتاج مستقر وبكميات كبيرة من العوارض على شكل حرف W.
1. مخطط التدفق
آلة فك اللفائف → آلة التسوية → وحدة التغذية المؤازرة → مكبس التثقيب → القطع المسبق الهيدروليكي → طاولة النقل → آلة تشكيل الألواح → آلة التكديس الأوتوماتيكية
| 2. المواصفات الأساسية لهذا الخط | |||
| السرعة | 15-20 م/دقيقة، قابلة للتخصيص | المشغل المطلوب | 1-2 شخص |
| إطار الماكينة | لوحة الحائط | نظام القيادة | السلاسل |
| البُعد | سعة 7*1.8*2 متر | الوزن | 15T |
| حاوية | 1*40 جرام + (1*20 جرام) | مزود الطاقة | قابل للتخصيص |
| 3. مكونات الماكينة | |||
| ديكويلر*1 | ماكينة التشكيل بالدلفنة*1 | وحدة القطع*1 | خزانة التحكم PLC*1 |
| الجدول الخارجي*2 | صندوق الأدوات*1 | قطع الغيار | |
*للاسترشاد فقط؛ مع مراعاة الآلات الفعلية.
معلومات الملف الشخصي
تعمل حواجز الطرق السريعة ذات الشكل الحرفي W على امتصاص صدمات التصادم وتوجيه المركبات بأمان بفضل تصميمها الهيكلي المتموج. وتستخدم على نطاق واسع في الطرق السريعة والجسور وأنظمة الحماية على جوانب الطرق.
تحظى حواجز الطرق السريعة ذات العوارض على شكل حرف W بشعبية كبيرة في أمريكا الشمالية وأمريكا الجنوبية والشرق الأوسط وجنوب شرق آسيا، وعادةً ما يتم تصنيعها من الفولاذ المجلفن باستخدام آلة تشكيل العوارض على شكل حرف W الخاصة بحواجز الطرق السريعة.
كيف تعمل ماكينة التشكيل بالدرفلة؟
تفاصيل الماكينة

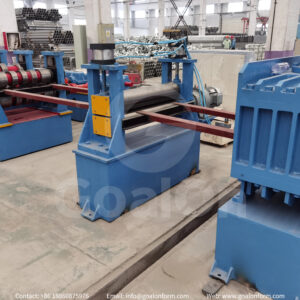

آلة فك اللفات والتسوية
تقوم آلة فك اللفائف بتغذية آلة التسوية بلفائف الصلب بشكل مستمر، حيث تعمل بكرات متعددة على إزالة التوتر من اللفائف وتحسين استواءها قبل معالجتها في آلة التثقيب والتشكيل بالدرفلة.
| نوع الطاقة | يدوي | عرض لفائف الصلب | 1250 مم كحد أقصى |
| سعة التحميل | 5/7/10 طن | توسيع النطاق الموسع | 460-50 مم |
آلة التغذية المؤازرة ومكبس الثقب
تتحكم وحدة التغذية المؤازرة بدقة في طول التغذية من أجل تحديد موضع الثقوب بدقة، بينما تقوم مكبس الثقب بأداء عمليات ثقب متواصلة للخدمة الشاقة بكفاءة عالية واستقرار على المدى الطويل. ويمكن أن يكون الثقب الهوائي أو الهيدروليكي حلولاً اختيارية ذات تكوين أقل لتلبية متطلبات الإنتاج الأقل.
جدول النقل
تقوم طاولة النقل بتخزين الألواح المثقوبة مؤقتًا بين مرحلة القطع المسبق وآلة التشكيل بالدرفلة، مما يتيح التغذية المستمرة دون إيقاف قسم التشكيل أثناء عملية القطع المسبق الهيدروليكي.
ماكينة التشكيل بالدرفلة
تتميز آلة تشكيل عوارض حواجز الطرق السريعة هذه باستخدام حوامل من الحديد الزهر ونظام تشغيل يعتمد على علبة التروس، مما يضمن صلابة فائقة واستقرارًا في نقل الحركة. ونظرًا لأن عوارض الحواجز تستخدم لفائف فولاذية سميكة مثقبة، فإن الهيكل المتين يقلل الاهتزازات بشكل فعال، ويحافظ على دقة التشكيل، ويحسن موثوقية الإنتاج على المدى الطويل.
| السرعة | 20 م/دقيقة | محطة التشكيل | 18 منصة |
| قوة المحرك | 7.5 كيلو واط | قطر العمود | 76 مم، صلب |
| نظام القيادة | السلسلة | مادة الأسطوانة | Gcr15,HRC58-62° درجة مئوية |
| هيكل الإطار | لوحة الحائط | مادة العمود | معالجة حرارية 40Cr 40Cr |
كونفيور
نظرًا لأن منتجات عوارض حواجز الطرق السريعة يبلغ طولها عادةً 3 إلى 4 أمتار وتتميز بثقلها الشديد، فإن الرافعة الآلية تقلل بشكل كبير من الجهد اليدوي، وتحسّن كفاءة التكديس، وتقلل من خدش الأجزاء المعدنية أثناء التجميع.
| العنصر | جدولنا | مكدس آلي |
| النوع | يدوي / شبه يدوي | تلقائي بالكامل |
| الاستثمار | منخفضة التكلفة | استثمار أولي أعلى |
| العمل | يتطلب مناولة يدوية | يقلل من العمالة بشكل كبير |
| الكفاءة | مناسب للسرعات المنخفضة إلى المتوسطة | مثالي للإنتاج عالي السرعة |
| المرونة | مرتفع | معتدل |
| التكديس | يدوي، وأقل اتساقًا | تلقائي، وأنيق، ومتسق |
| الصيانة | بسيط | أكثر تعقيدًا |
| التطبيق | خطوط الإنتاج الصغيرة والمتوسطة | إنتاج مستمر على نطاق واسع |
خزانة التحكم PLC وأداة التشفير
في خط التشكيل بالدلفنة على البارد، يعمل جهاز التشفير مع وحدة التحكم المنطقي القابلة للبرمجة (PLC) لتوفير تغذية مرتدة في الوقت الفعلي حول موضع المواد وسرعتها، مما يضمن تغذية دقيقة وتشكيل متزامن وتحكم دقيق في الطول للقطع والتثقيب.
يمكن ضبط سرعة الإنتاج وطول المنتج والكمية على خزانة التحكم. يمكن تخصيص لغة العرض وفقًا لمتطلبات العميل.
Customizable Roll Forming Solutions
Our High Speed W Beam Highway Guardrail Barrier Roll Forming Machine offers comprehensive customization options to meet diverse road safety requirements for highways, expressways, bridges, ramps, and other transportation infrastructure projects.
بدءًا من أبعاد المقاطع القابلة للتعديل وصولاً إلى وحدات التثقيب والنقش المدمجة، نقوم بتصميم كل مكون خصيصًا ليتناسب مع الإنتاج المستمر عالي السرعة.
| المواد | السماكة | سرعة الإنتاج | مستوى الأتمتة |
| الثقب | النقش البارز | القطع | لون الآلة |
| آلة واحدة لأحجام مقاطع متعددة | …… | ||
خدمات ودعم شاملان
تصاميم السلامة
تتوفر أغطية أمان اختيارية لحماية المشغلين من المكونات المتحركة، مع تعزيز السلامة في مكان العمل والالتزام بالمعايير.
الضمان
ضمان لمدة سنتين مع دعم فني وخدمة ما بعد البيع مدى الحياة.
التعبئة والتغليف الاحترافي
يتم تعبئة الماكينات في غلاف بلاستيكي وتوضع عليها ملصقات لسهولة التعرف عليها وتجميعها، ويتم تثبيتها داخل الحاوية بكابلات فولاذية.
دليل التثبيت
بالإضافة إلى خدمات التركيب والتدريب المدفوعة في الموقع، نقدم أدلة التركيب والتشغيل، إلى جانب مقاطع فيديو توضيحية حول التشغيل قبل الشحن لتوفير الإرشادات اللازمة.
تسليم آلات التشكيل بالدرفلة إلى جميع أنحاء العالم
من مصنعنا إلى العملاء في جميع أنحاء العالم.
تم تسليم آلات تشكيل الألواح الخاصة بنا بنجاح إلى عملاء في العديد من البلدان والقطاعات، بما في ذلك قطاع البناء، وأنظمة التخزين، ومنصات تركيب الألواح الشمسية، وتصنيع الصلب.
يعكس كل مشروع خبرتنا الهندسية وقدراتنا التصنيعية والتزامنا بتوفير حلول موثوقة لتشكيل المعادن من أجل نجاح عملائنا على المدى الطويل.
الأسئلة الشائعة
يعمل التكوين القياسي عند 10 أمتار في الدقيقة. يمكن أن تصل التكوينات المتطورة إلى 15 مترًا في الدقيقة, وحتى السرعات الأعلى يمكن تخصيصها وفقًا لمتطلبات الإنتاج المحددة.
تتراوح مدة التسليم بين 30 و40 يومًا بعد تقديم الطلب، وتختلف حسب مستوى التخصيص وموقع المورد. وعادةً ما نحتاج إلى 35 يومًا لتجهيز الآلات القياسية.
يوفر ناقل الحركة ذو الصندوق عزم دوران أقوى وتشغيلًا أكثر استقرارًا، لا سيما عند معالجة المواد الفولاذية السميكة المثقوبة المستخدمة في إنتاج عوارض حواجز الأمان على الطرق السريعة.
نعم. نحن مصنعون محترفون ننتج ملفات تعريف قياسية في السوق وملفات تعريف مخصصة. يمكننا أيضاً توقيع اتفاقية لضمان عدم مشاركة الرسم الخاص بك مع أطراف أخرى.
لا داعي للقلق. فآلاتنا مصممة لسهولة التركيب والتشغيل.
قبل الشحن، سننتهي من التجميع الرئيسي والاختبار في مصنعنا. عندما تصل الماكينة، ما عليك سوى وضعها في موضعها، وتوصيل مصدر الطاقة، ويمكنها البدء في العمل.
سنوفر لك أيضاً:
كتيبات مفصلة للتركيب والتشغيل
رسومات تخطيط الماكينة
مخططات الأسلاك
الدعم الفني عبر الإنترنت (مكالمة فيديو/صور/فيديوهات)
إذا لزم الأمر، يمكننا أيضًا ترتيب قدوم مهندس إلى مصنعك للمساعدة في التركيب والتدريب. يكمل العديد من عملائنا عملية التركيب بسلاسة من خلال إرشاداتنا عبر الإنترنت.
