Produktionslinie
This M purlin roll forming machine is designed for efficient production of punched M purlins with stable forming accuracy, continuous flying cutting, and heavy-duty transmission performance for structural steel applications and high-volume manufacturing requirements.
We can customize the M purlin roll forming machine with different punching layouts, profile sizes, thickness ranges, cutting methods, and automation levels based on production requirements.
This production line is ideal for steel structure manufacturers, warehouse builders, solar mounting suppliers, and companies requiring high-strength punched M purlin production with continuous output efficiency.
1. Flussdiagramm
Decoiler → Leveling machine → Roll forming machine → Flying hydraulic cut → Output Table
| 2. Grundlegende Spezifikationen dieser Linie | |||
| Geschwindigkeit | 15-20m/min, anpassbar | Operator benötigt | 1-2 Personen |
| Maschinengestell | Wandtafel | Antriebssystem | Ketten |
| Dimension | LWH 7*1.8*2m | Gewicht | 15T |
| Container | 1*40GP+(1*20GP) | Stromversorgung | Anpassbar |
| 3. Komponenten der Maschine | |||
| Abwickelhaspel*1 | Walzprofiliermaschine*1 | Schneideeinheit*1 | PLC-Schaltschrank*1 |
| Tabelle*2 | Werkzeugkasten*1 | Ersatzteile | |
*Nur zu Referenzzwecken; abhängig von den tatsächlichen Maschinen.
Profil-Informationen
Sigma purlin is a structural steel profile widely used for roofing systems, steel buildings, solar structures, and industrial framework applications. Its reinforced shape provides excellent load-bearing strength while reducing material consumption.
Popular in the Middle East, Southeast Asia, Africa, and South America, M purlins are commonly produced from galvanized steel or black steel coils by an M purlin roll forming machine for continuous high-efficiency manufacturing.
Wie funktioniert die Walzprofiliermaschine?
Details zur Maschine
Hydraulic Decoiler And Leveling Machine
The decoiler feeds steel coils smoothly into the leveling machine. Through multiple leveling rollers, the material stress and surface deformation are reduced, ensuring stable feeding accuracy and improving final M purlin forming quality.
| Leistung Typ | Handbuch | Breite der Stahlspule | Maximal 1250mm |
| Ladekapazität | 5/7/10 Tonne | Erweitertes Angebot | 460-50mm |
Walzprofiliermaschine

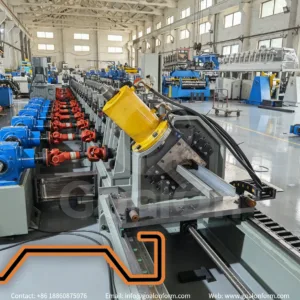

The M purlin roll forming machine uses cast-iron stands and a gearbox driving system for heavy-duty continuous production.
Multiple forming stations gradually shape the steel strip into different M purlin sizes with stable transmission, precise forming accuracy, strong rigidity, and reliable long-term operation for structural applications.
| Geschwindigkeit | 20m/min | Umformstation | 18 Stände |
| Motorleistung | 7.5Kw | Durchmesser der Welle | 76mm, massiv |
| Antriebssystem | Kette | Walze Material | Gcr15,HRC58-62° |
| Rahmenstruktur | Wandtafel | Material der Welle | 40Cr Wärmebehandlung |
Hydraulischer Schnitt
The flying hydraulic cutting unit performs continuous non-stop cutting after roll forming. During cutting, the unit synchronously moves with the M purlin roll forming machine speed, creating relative stability between the profile and cutter for accurate cutting length and smooth production efficiency.
Sicherheitskonzepte
Kettenabdeckungen werden zum Schutz der Bediener und zur Verlängerung der Kettenlebensdauer eingebaut. Vollmaschige Netzabdeckungen (verschiebbar) sorgen für Sichtbarkeit und Sicherheit. Flip-Typ Abdeckungen gewährleisten einen bequemen Zugang mit verbessertem Schutz.
Sicherheitszeichen werden angewendet, um die Bediener ständig zu alarmieren.
PLC-Schaltschrank & Drehgeber
In einer Kaltwalzlinie arbeitet der Encoder mit der SPS zusammen, um eine Echtzeit-Rückmeldung über die Materialposition und -geschwindigkeit zu liefern und so einen präzisen Vorschub, synchronisiertes Formen und eine genaue Längensteuerung für das Schneiden und Stanzen zu gewährleisten.
Produktionsgeschwindigkeit, Produktlänge und -menge können am Schaltschrank eingestellt werden. Die Anzeigesprache kann je nach Kundenwunsch angepasst werden.
Andere Anpassungsdetails
Die Maschine wird standardmäßig mit einer blauen Hauptfarbe und orangefarbenen Akzenten geliefert. Andere Farben können kostenlos angepasst werden.
Die Standard-Metall-Typenschild ist Goalon, das ebenfalls ohne zusätzliche Kosten angepasst werden kann.
Grundlegende Dienstleistungen
Professionell verpacken
Die Maschinen sind in Plastikfolie verpackt und zur einfachen Identifizierung und Montage beschriftet und im Container mit Stahlseilen gesichert.
Installationsanleitung
Kostenlose kundenspezifische Handbücher, Betriebsvideos, Installationsvideos und Fernbedienungsvideos werden zur Verfügung gestellt.
Yes. The roll forming machine supports automatic adjustment for different upright widths and profile specifications with fast size change capability.
Die Lieferzeiten liegen zwischen 30 und 40 Tagen nach der Bestellung und variieren je nach Anpassungsgrad und Standort des Lieferanten. Für Standardmaschinen benötigen wir in der Regel 35 Tage.
Yes. The roll forming machine can be adjusted to manufacture different M purlin sizes according to customer profile drawings and production requirements.
Yes. The production line includes punching capability for customized hole layouts required in steel structures, mounting systems, and industrial framework applications.
Ja. Wir sind ein professioneller Hersteller, der sowohl marktübliche Profile als auch kundenspezifische Profile herstellt. Wir können auch eine Vereinbarung unterzeichnen, die sicherstellt, dass Ihre Zeichnung nicht an andere Parteien weitergegeben wird.
Es gibt keinen Grund zur Sorge. Unsere Maschinen sind für eine einfache Installation und Bedienung konzipiert.
Vor dem Versand werden wir die Hauptmontage und die Tests in unserem Werk abschließen. Wenn die Maschine bei Ihnen eintrifft, müssen Sie sie nur noch in Position bringen, die Stromversorgung anschließen und sie kann in Betrieb gehen.
Wir stellen auch zur Verfügung:
ausführliche Installations- und Betriebsanleitungen
Maschinen-Layout-Zeichnungen
Verdrahtungsschemata
technische Online-Unterstützung (Videoanruf / Fotos / Videos)
Bei Bedarf können wir auch einen Techniker organisieren, der in Ihr Werk kommt, um bei der Installation und Schulung zu helfen. Viele unserer Kunden schließen die Installation mit Hilfe unserer Online-Anleitung reibungslos ab.
