Produktionslinie

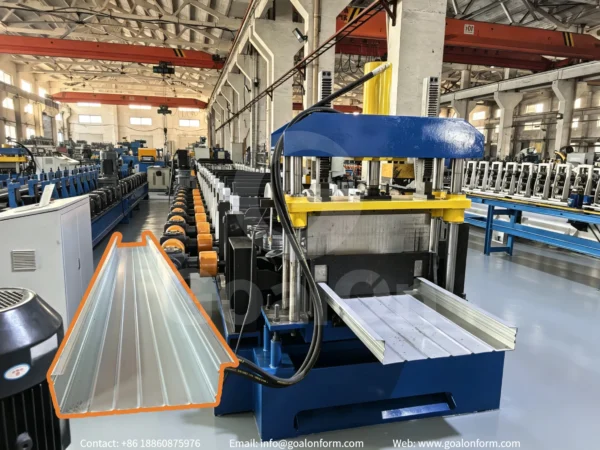

The structural liner tray roll forming machine is designed for efficient production of high-strength liner tray panels with adjustable widths. This roll forming machine combines stable gearbox transmission, cast-iron stand construction, and automatic size adjustment to deliver precise profiles, reliable forming quality, and flexible production for modern steel building applications.
- Automatic Size Adjustment
- Heavy-Duty Structure
- High Profile Precision
We can customize the structural liner tray roll forming machine according to different liner tray profile designs, material thicknesses, width ranges, and production capacity requirements.
Recommended for steel building contractors, roofing system manufacturers, and metal profile producers requiring flexible structural liner tray production with multiple width specifications and stable forming performance.
1. Flussdiagramm
Abwickelhaspel → Führung → Rollformmaschine → Hydraulischer Schnitt → Auslauftisch
| 2. Grundlegende Spezifikationen dieser Linie | |||
| Geschwindigkeit | 15-20m/min, anpassbar | Operator benötigt | 1-2 Personen |
| Maschinengestell | Wandtafel | Antriebssystem | Ketten |
| Dimension | LWH 7*1.8*2m | Gewicht | 15T |
| Container | 1*40GP+(1*20GP) | Stromversorgung | Anpassbar |
| 3. Komponenten der Maschine | |||
| Abwickelhaspel*1 | Walzprofiliermaschine*1 | Schneideeinheit*1 | PLC-Schaltschrank*1 |
| Tabelle*2 | Werkzeugkasten*1 | Ersatzteile | |
*Nur zu Referenzzwecken; abhängig von den tatsächlichen Maschinen.
Profil-Informationen
Structural liner tray is widely used as an internal roof or wall support panel in steel structure buildings. Its deep ribbed design improves load-bearing performance, insulation support, and spanning capability for industrial and commercial projects.
Common materials include galvanized steel, pre-painted steel, and aluminum coils. Structural liner tray profiles are mainly produced by a structural liner tray roll forming machine for efficient continuous forming and accurate profile consistency.
Wie funktioniert die Walzprofiliermaschine?
Details zur Maschine
Stahlspule Abwickelhaspel
The decoiler feeds steel coils smoothly into the roll forming machine, while the leveling system removes coil stress and surface waviness. Proper leveling improves forming precision, profile straightness, and overall production stability.
| Leistung Typ | Handbuch | Breite der Stahlspule | Maximal 1250mm |
| Ladekapazität | 5/7/10 Tonne | Erweitertes Angebot | 460-50mm |
Walzprofiliermaschine
The structural liner tray roll forming machine uses cast-iron stands and gearbox transmission for stable high-load operation. Multiple forming stations gradually shape the steel strip into precise liner tray profiles, while the automatic size adjustment system improves production flexibility and reduces manual setup time.
| Geschwindigkeit | 20m/min | Umformstation | 18 Stände |
| Motorleistung | 7.5Kw | Durchmesser der Welle | 76mm, massiv |
| Antriebssystem | Kette | Walze Material | Gcr15,HRC58-62° |
| Rahmenstruktur | Wandtafel | Material der Welle | 40Cr Wärmebehandlung |
Hydraulischer Schnitt
The hydraulic cutting system performs accurate profile cutting after forming without damaging the panel shape. It provides stable cutting performance, clean edges, and synchronized operation for continuous structural liner tray production.
PLC-Schaltschrank & Drehgeber
In einer Kaltwalzlinie arbeitet der Encoder mit der SPS zusammen, um eine Echtzeit-Rückmeldung über die Materialposition und -geschwindigkeit zu liefern und so einen präzisen Vorschub, synchronisiertes Formen und eine genaue Längensteuerung für das Schneiden und Stanzen zu gewährleisten.
Produktionsgeschwindigkeit, Produktlänge und -menge können am Schaltschrank eingestellt werden. Die Anzeigesprache kann je nach Kundenwunsch angepasst werden.
Customizable Roof Panel Roll Forming Solutions
Our High Speed Liner Tray Roll Forming Machine offers comprehensive customization options to meet diverse roofing requirements for residential buildings, villas, commercial properties, and other construction projects.
Von anpassbaren Profilabmessungen bis hin zu integrierten Stanz- und Prägeeinheiten – wir passen jede Komponente speziell an die Anforderungen der kontinuierlichen Hochgeschwindigkeitsproduktion an.
| Material | Dicke | Produktionsgeschwindigkeit | Automatisierungsgrad |
| Perforation | Prägung | Schneiden | Maschinenfarbe |
| Eine Maschine für mehrere Profilgrößen | …… | ||
Umfassende Dienstleistungen und Support
Sicherheitskonzepte
Es sind optionale Schutzabdeckungen erhältlich, die das Bedienpersonal vor beweglichen Bauteilen schützen und gleichzeitig die Sicherheit am Arbeitsplatz sowie die Einhaltung gesetzlicher Vorschriften verbessern.
Garantie
2 Jahre Garantie mit lebenslangem technischem Support und Kundendienst.
Professionell verpacken
Die Maschinen sind in Plastikfolie verpackt und zur einfachen Identifizierung und Montage beschriftet und im Container mit Stahlseilen gesichert.
Installationsanleitung
Neben kostenpflichtigen Installations- und Schulungsleistungen vor Ort stellen wir Ihnen vor dem Versand Installations- und Bedienungsanleitungen sowie Anleitungsvideos zur Verfügung.
Profiliermaschinen werden weltweit geliefert
Von unserem Werk zu Kunden auf der ganzen Welt.
Unsere Profiliermaschinen wurden bereits erfolgreich an Kunden in zahlreichen Ländern und Branchen geliefert, darunter im Bauwesen, im Bereich Lagersysteme, bei Solaranlagen und in der Stahlverarbeitung.
Jedes Projekt spiegelt unsere technische Kompetenz, unsere Fertigungskapazitäten und unser Engagement wider, zuverlässige Lösungen im Bereich der Metallumformung anzubieten, die den langfristigen Erfolg unserer Kunden sichern.
Häufig gestellte Fragen
Die Standardkonfiguration arbeitet mit 10m/min. Höherwertige Konfigurationen können folgende Werte erreichen 20 m/min, und noch höhere Geschwindigkeiten können je nach den spezifischen Produktionsanforderungen angepasst werden.
Die Lieferzeiten liegen zwischen 30 und 40 Tagen nach der Bestellung und variieren je nach Anpassungsgrad und Standort des Lieferanten. Für Standardmaschinen benötigen wir in der Regel 35 Tage.
Yes. The roll forming machine features automatic size adjustment, allowing fast profile width changes and reducing manual adjustment time during production.
Ja. Wir sind ein professioneller Hersteller, der sowohl marktübliche Profile als auch kundenspezifische Profile herstellt. Wir können auch eine Vereinbarung unterzeichnen, die sicherstellt, dass Ihre Zeichnung nicht an andere Parteien weitergegeben wird.
Es gibt keinen Grund zur Sorge. Unsere Maschinen sind für eine einfache Installation und Bedienung konzipiert.
Vor dem Versand werden wir die Hauptmontage und die Tests in unserem Werk abschließen. Wenn die Maschine bei Ihnen eintrifft, müssen Sie sie nur noch in Position bringen, die Stromversorgung anschließen und sie kann in Betrieb gehen.
Wir stellen auch zur Verfügung:
ausführliche Installations- und Betriebsanleitungen
Maschinen-Layout-Zeichnungen
Verdrahtungsschemata
technische Online-Unterstützung (Videoanruf / Fotos / Videos)
Bei Bedarf können wir auch einen Techniker organisieren, der in Ihr Werk kommt, um bei der Installation und Schulung zu helfen. Viele unserer Kunden schließen die Installation mit Hilfe unserer Online-Anleitung reibungslos ab.
