Línea de producción

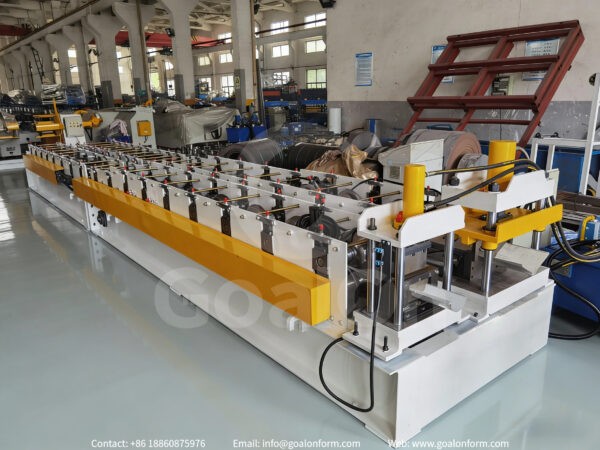

Dual-station roll forming line designed for efficient production of metal roofing ridge caps and half-round gutters with fast profile switching and stable forming performance.
- Two profiles, one line
- Reduced equipment investment
- Faster product diversification
- Compact factory layout
- Simplified operator workflow
- Lower setup downtime
We can customize tooling, profile dimensions, cutting systems, and machine configurations according to different roofing ridge cap and half-round gutter drawing requirements.
Recommended for roofing accessory manufacturers, rainwater system suppliers, and roll forming factories requiring flexible production of multiple lightweight construction profiles on one line.
1. 1. Diagrama de flujo

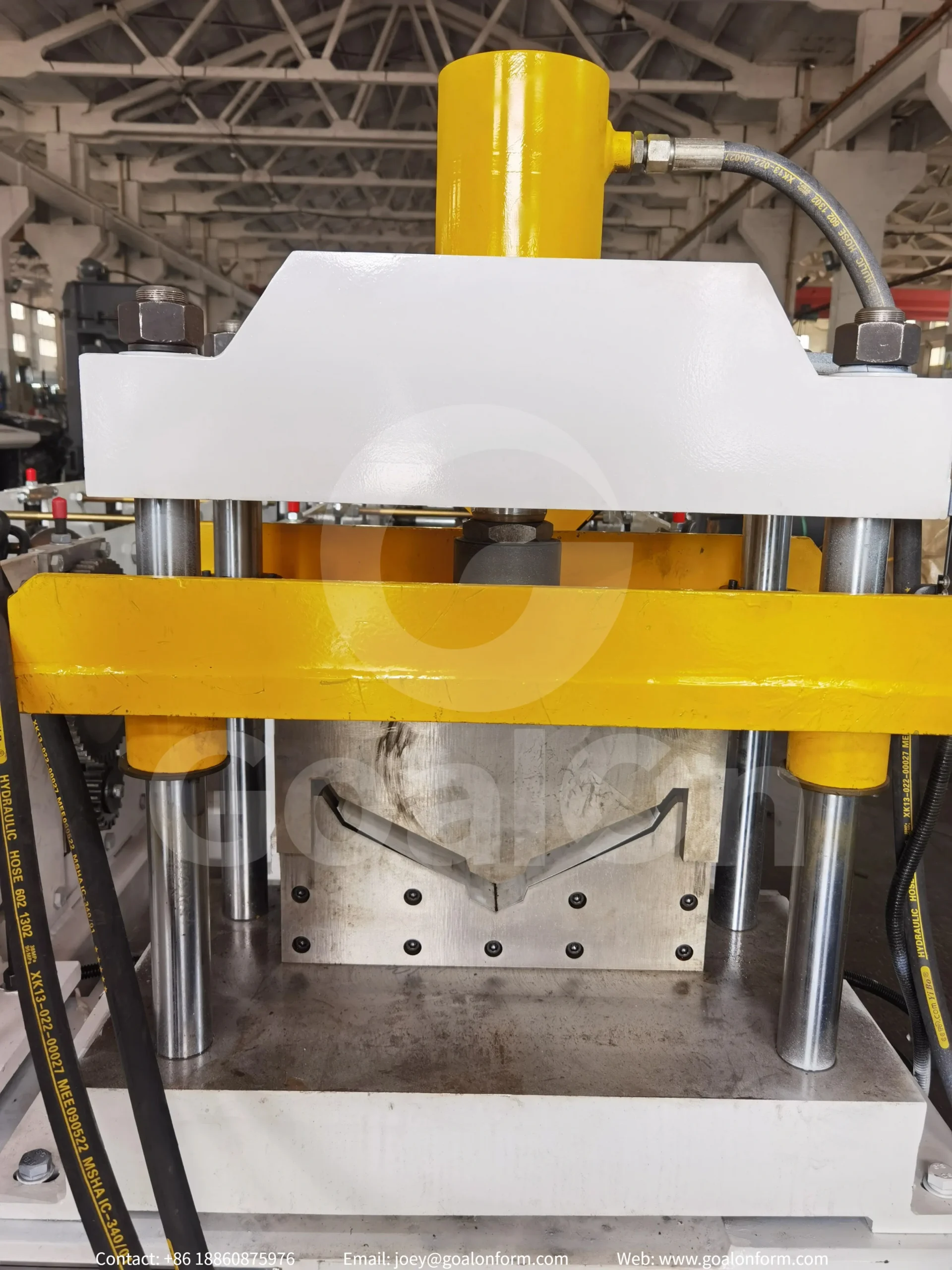

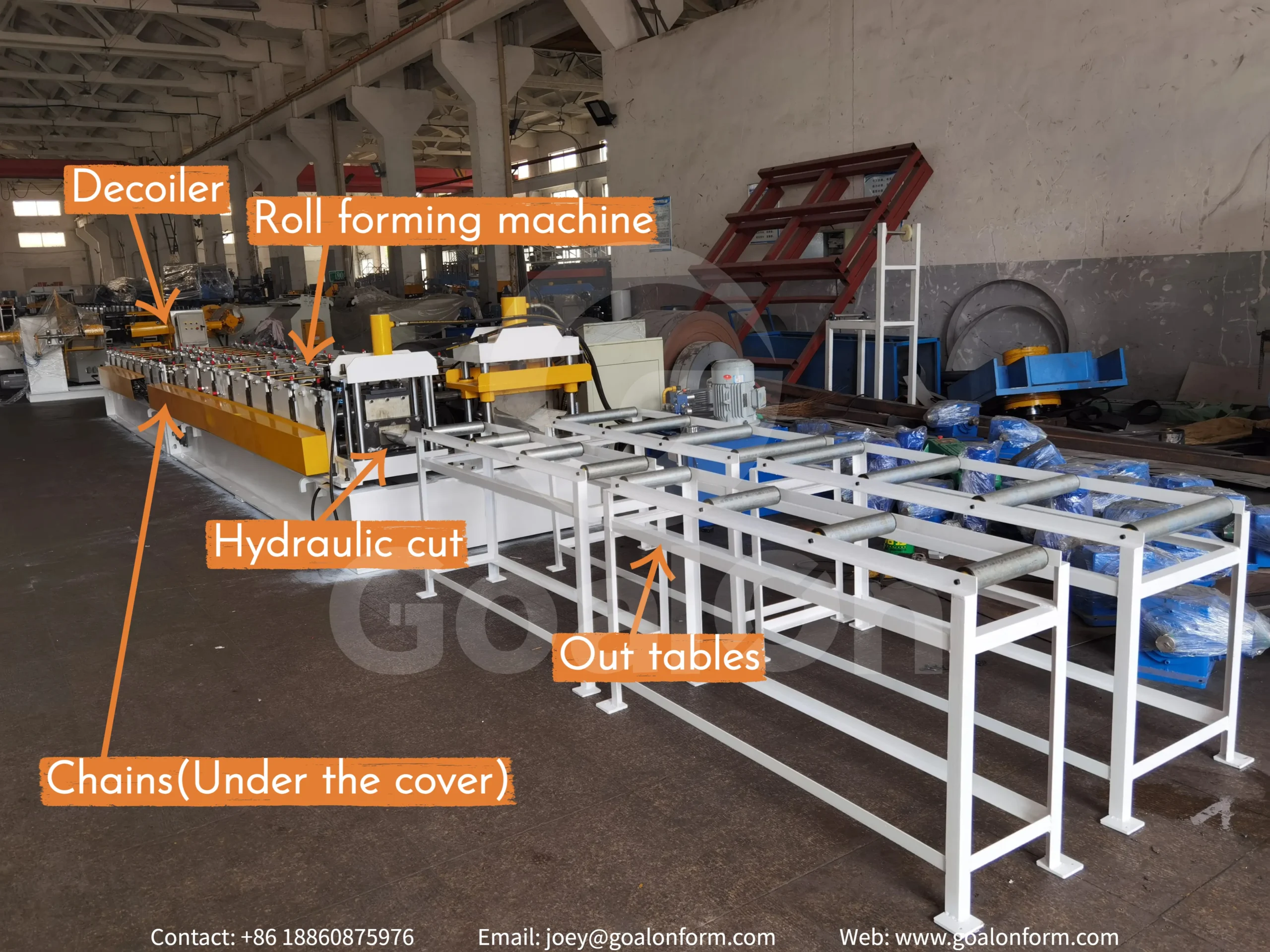

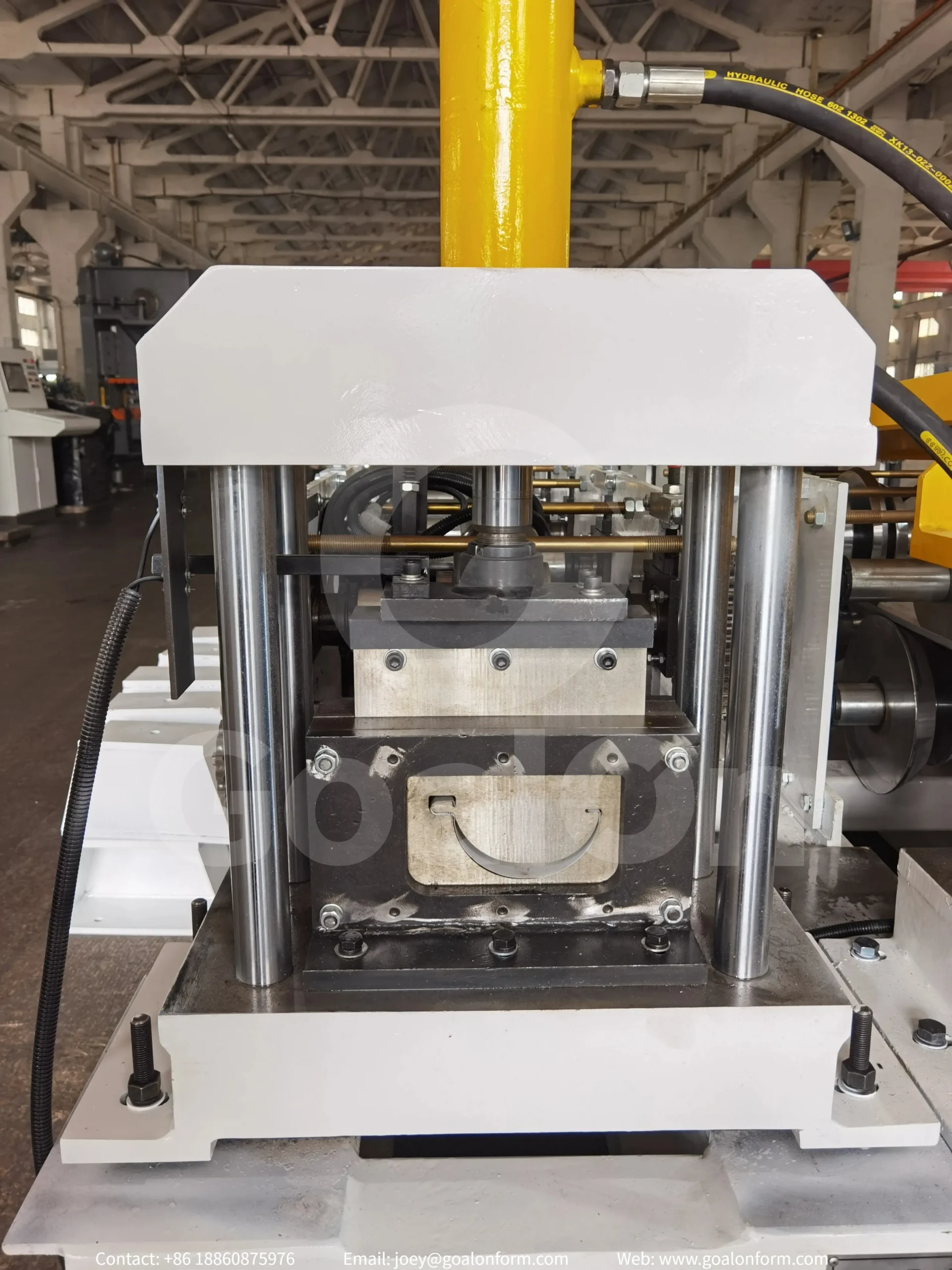

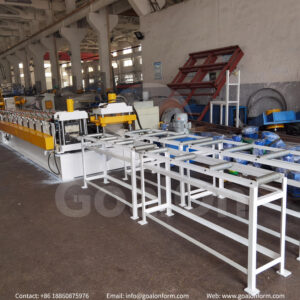

Desbobinadora → Perfiladora → Corte hidráulico → Mesa de salida
| 2. Especificaciones básicas de esta línea | |||
| Velocidad | 15-20m/min,personalizable | Se necesita operario | 1-2 personas |
| Bastidor de la máquina | Panel mural | Sistema de conducción | Cadenas |
| Dimensión | LWH 7*1,8*2m | Peso | 15T |
| Contenedor | 1*40GP+(1*20GP) | Fuente de alimentación | Personalizable |
| 3. Componentes de la máquina | |||
| Decoiler*1 | Perfiladora*1 | Unidad de corte*1 | Armario de control PLC*1 |
| Mesa de salida*2 | Caja de herramientas*1 | Piezas de recambio | |
*Sólo como referencia; sujeto a las máquinas reales.
Información sobre el perfil
Metal roofing ridge caps are installed at roof peak joints to improve waterproof performance and protect roofing connections from wind and rain exposure. Half-round gutters are widely used in residential, commercial, and agricultural drainage systems for efficient rainwater collection and discharge.
Both profiles usually feature smooth curved or angular shapes with decorative and functional characteristics. Common materials include pre-painted steel, galvanized steel, aluminum, and sometimes stainless steel. These products are especially popular in North America, Europe, Australia, Southeast Asia, and regions with strong metal roofing and rainwater management markets.
¿Cómo funciona la máquina perfiladora?
Detalles de la máquina
Desbobinador de bobinas de acero
El desenrollador de bobinas de acero se utiliza para desenrollar bobinas de metal sin problemas para su alimentación a procesos de perfilado, corte o punzonado.
El desenrollador manual es una opción básica y económica, aunque también hay desenrolladores motorizados e hidráulicos para una mayor eficacia y automatización:
| Tipo de potencia | Manual | Ancho de la bobina de acero | Máx. 1250 mm |
| Capacidad de carga | 3/5/7/10 toneladas | Ampliar la gama | 460-50mm |

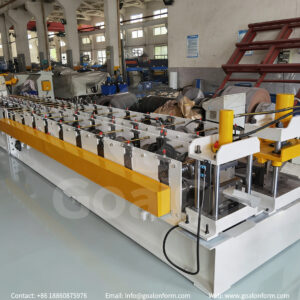

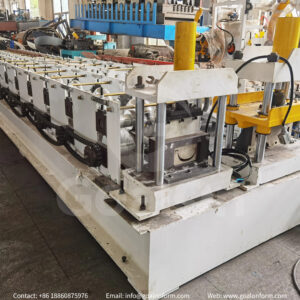

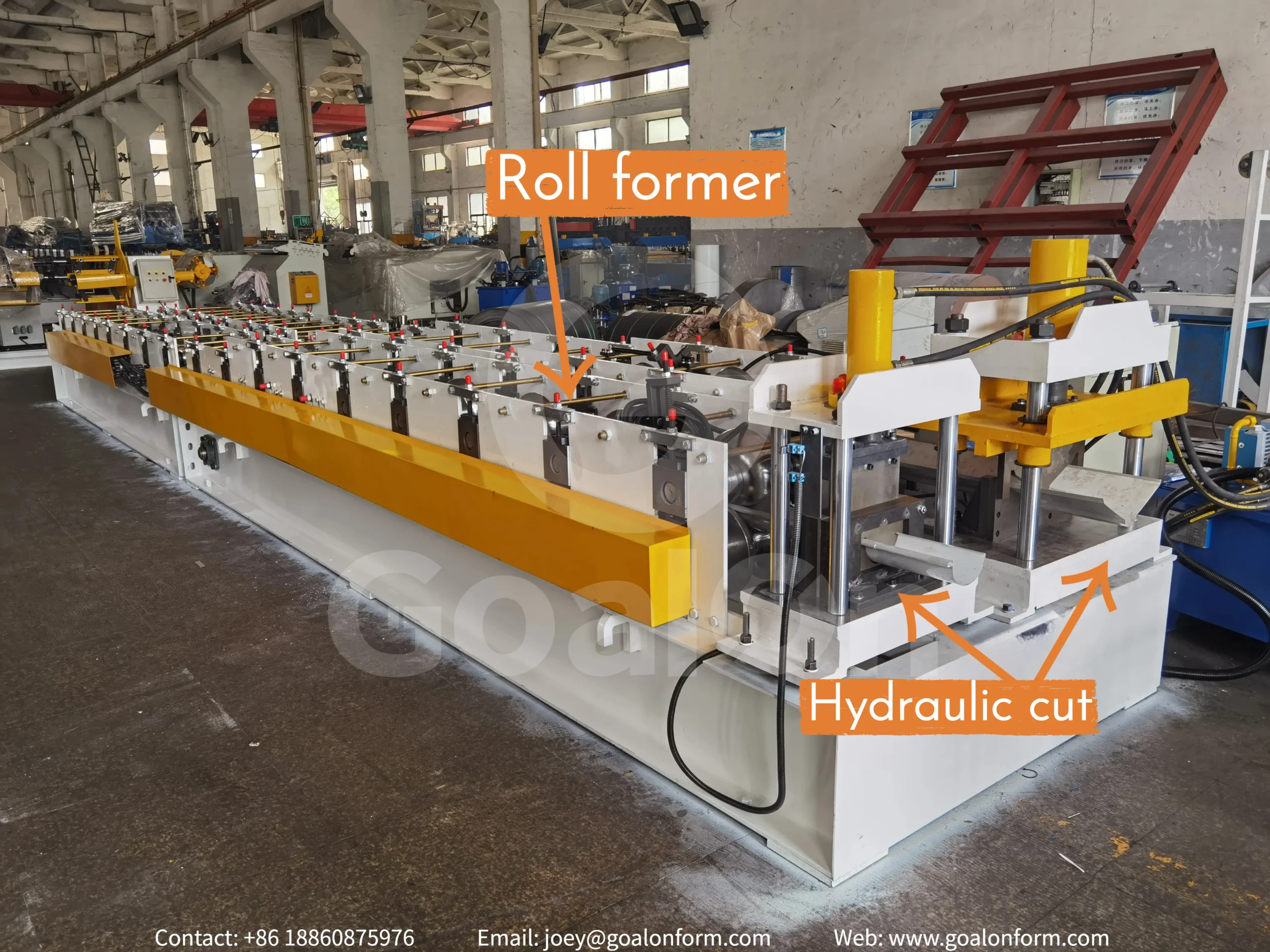

Máquina perfiladora

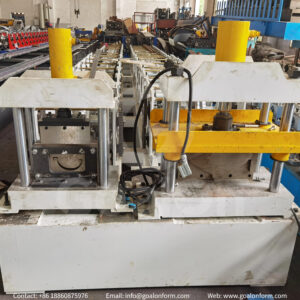

The dual-station roll forming machine uses wall panel structure and chain transmission to gradually shape steel strip into two different profiles with stable forming accuracy.
This configuration allows flexible production switching between roofing ridge caps and half-round gutters while reducing factory space and overall equipment investment.
| Velocidad | 20 m/min | Estación de conformado | 18 Stands |
| Potencia del motor | 7,5 kW | Diámetro del eje | 76 mm, sólido |
| Sistema de conducción | Cadena | Material del rodillo | Gcr15,HRC58-62° |
| Estructura del marco | Panel mural | Material del eje | Tratamiento térmico 40Cr |
Diseños de seguridad
Cubiertas de cadena se instalan para proteger a los operarios y prolongar la vida útil de la cadena. Cubiertas de malla totalmente mecanizadas (deslizables) proporcionan visibilidad con seguridad. Tapas abatibles garantizan un acceso cómodo con una mayor protección.
Señales de seguridad se aplican para alertar continuamente a los operadores.
Armario de control PLC y codificador
En una línea de perfilado en frío, el codificador trabaja con el PLC para proporcionar información en tiempo real sobre la posición y la velocidad del material, lo que garantiza un avance preciso, un perfilado sincronizado y un control exacto de la longitud de corte y punzonado.
La velocidad de producción, la longitud del producto y la cantidad pueden ajustarse en el armario de control. El idioma de la pantalla puede personalizarse según los requisitos del cliente.
Otros detalles de personalización
La máquina viene de serie con un color principal azul y detalles en naranja. Otros colores pueden personalizarse gratuitamente.
En placa de identificación metálica por defecto es Goalon, que también puede personalizarse sin coste adicional.
Servicios básicos
Embalaje profesional
Las máquinas se embalan en film de plástico y se etiquetan para facilitar su identificación y montaje, y se fijan dentro del contenedor con cables de acero.
Guía de instalación
Se proporcionan gratuitamente manuales personalizados, vídeos de funcionamiento, vídeos de instalación y soporte de vídeo remoto.
La configuración estándar funciona a 15-20 m/min. Las configuraciones de gama alta pueden alcanzar 30-40 m/min, e incluso se pueden personalizar velocidades superiores en función de los requisitos específicos de producción.
Yes. The dual-station configuration allows production of both roofing ridge caps and half-round gutters on the same production line with separate forming stations and cutting systems.
Los plazos de entrega oscilan entre 30 y 50 días a partir del pedido, según el nivel de personalización y la ubicación del proveedor. Las máquinas estándar suelen tardar 45 días.
No hay por qué preocuparse. Nuestras máquinas están diseñadas para facilitar su instalación y funcionamiento.
Antes del envío, terminaremos el montaje principal y las pruebas en nuestra fábrica. Cuando llegue la máquina, solo tendrá que colocarla en posición, conectar la fuente de alimentación y podrá empezar a trabajar.
También proporcionaremos:
manuales detallados de instalación y funcionamiento
planos de disposición de la máquina
diagramas de cableado
asistencia técnica en línea (videollamada / fotos / vídeos)
Si es necesario, también podemos organizar que un ingeniero se desplace a su fábrica para ayudarle con la instalación y la formación. Muchos de nuestros clientes completan la instalación sin problemas con nuestra guía en línea.
30% depósito se paga antes de la producción, el saldo pagado después de la inspección confrmation, antes del envío.
