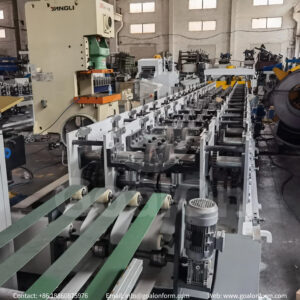

ماشین رول‌فرمینگ پانل قفسه با تاش خودکار دوگانه

توضیحات تکمیلی

سرعت

۲۰-۲۵ متر در دقیقه

ایستگاه شکل‌دهی

18

ضخامت ماده

0.3-0.8 میلی‌متر

عرض ماده

۸۰۰-۱۲۰۰ میلی‌متر

ساختار قاب

پنل دیواری

سیستم رانش

زنجیر

توان کل

۱۱-۱۸ کیلووات

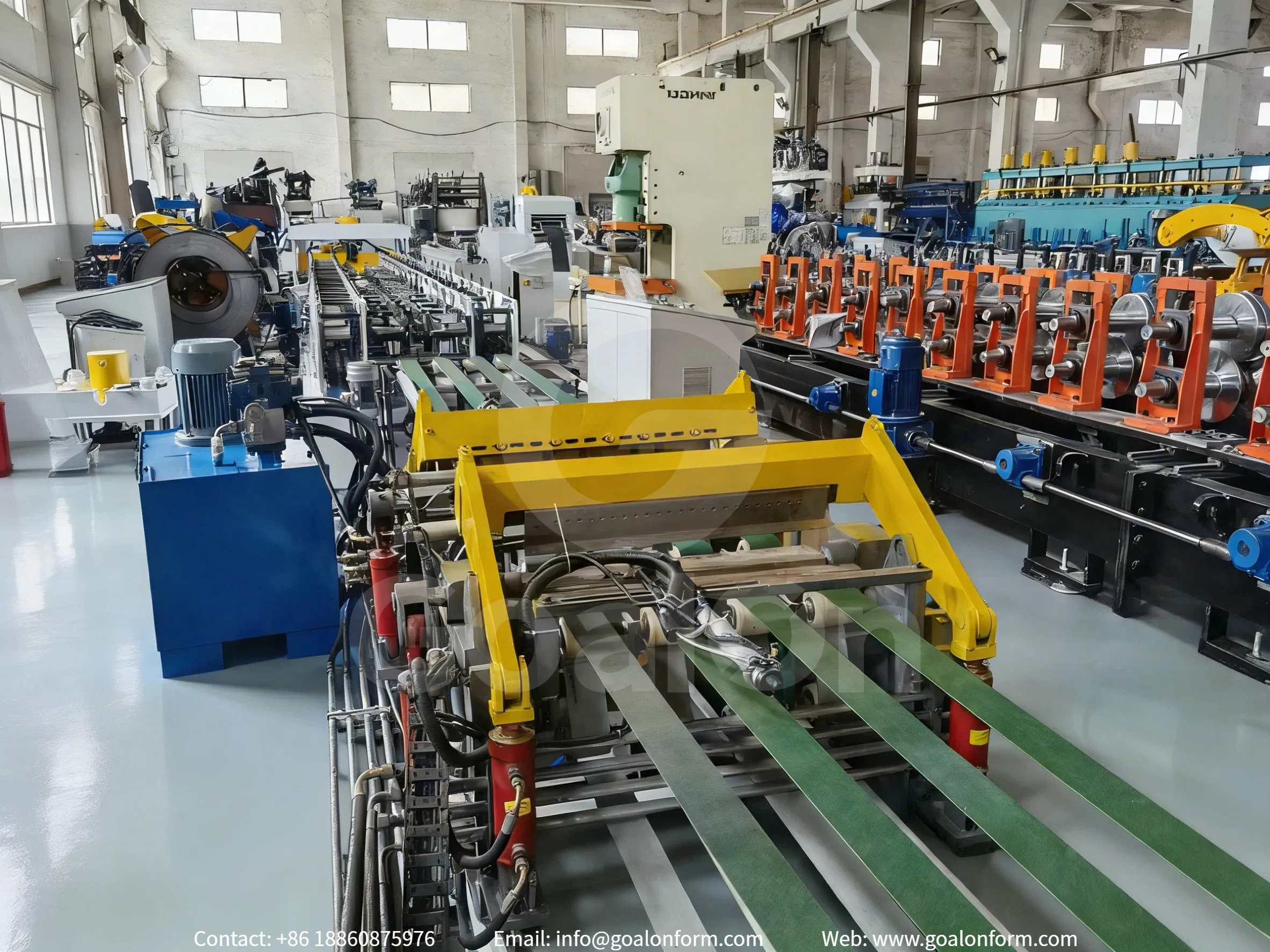

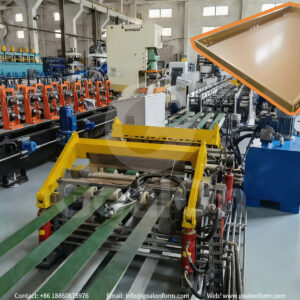

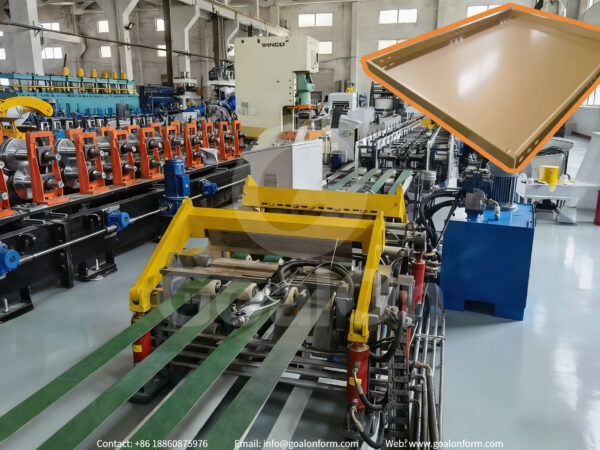

خط تولید

ماشین رول‌فورمینگ پانل قفسه راک برای تولید بهینه پانل‌های قفسه راک با فرآیندهای پانچ، شکل‌دهی و خم‌کاری یکپارچه در یک خط خودکار طراحی شده است. این دستگاه دقت شکل‌دهی پایدار، تنظیم عرض انعطاف‌پذیر و بهره‌وری تولید بالا را برای تولیدکنندگان قفسه‌های صنعتی فراهم می‌کند.

ماشین رول‌فورمینگ پانل قفسه راک برای تولید بهینه پانل‌های قفسه راک با فرآیندهای پانچ، شکل‌دهی و خم‌کاری یکپارچه در یک خط خودکار طراحی شده است. این دستگاه دقت شکل‌دهی پایدار، تنظیم عرض انعطاف‌پذیر و بهره‌وری تولید بالا را برای تولیدکنندگان قفسه‌های صنعتی فراهم می‌کند.

این خط تولید برای تولیدکنندگان قفسه‌های انبار، تولیدکنندگان قفسه‌های سوپرمارکت و تأمین‌کنندگان سیستم‌های ذخیره‌سازی فلزی که به تولید کارآمد و مداوم پانل‌های قفسه نیاز دارند، ایده‌آل است.

۱. نمودار جریان

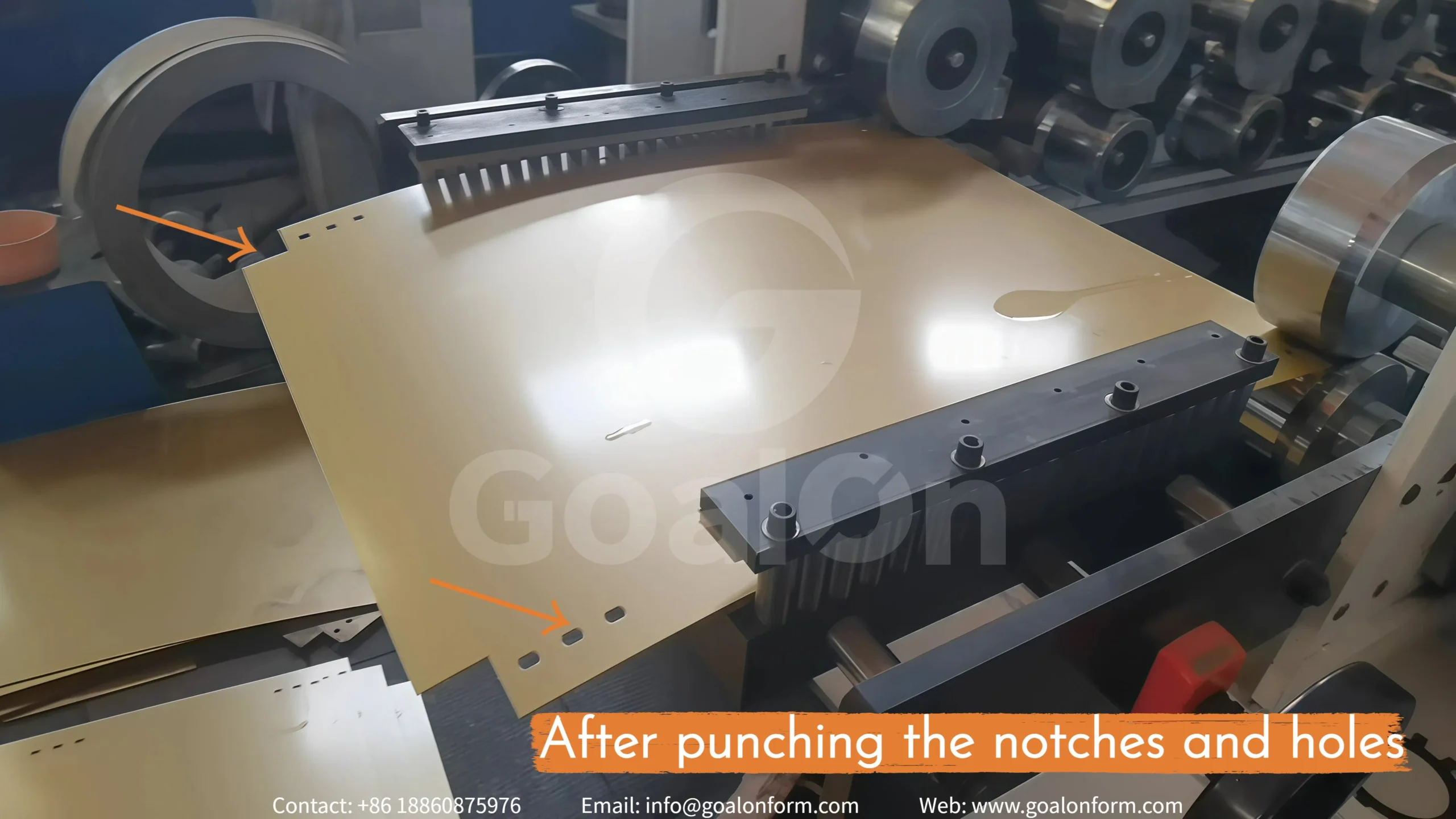

دستگاه بازکننده نوار → دستگاه تغذیه سروو → دستگاه پانچ هیدرولیک → برش اولیه → هدایت → دستگاه شکل‌دهی با غلتک → دستگاه خم‌کاری → میز خروجی

۲. مشخصات پایه این خط
سرعت۱۵-۲۰ متر بر دقیقه،قابل تنظیماپراتور مورد نیاز است۱-۲ نفر
شاسی دستگاهپنل دیواریسیستم رانشزنجیرها
بعدLWH 7*1.8*2موزن۱۵T
ظرف۱*۴۰GP+(۱*۲۰GP)منبع تغذیهقابل سفارشی‌سازی
۳. اجزای ماشین
بسته‌کن*۱ماشین شکل‌دهی رولی*۱واحد برش*۱کابینت کنترل PLC*1
میز بیرون*۲جعبه ابزار*۱قطعات یدکی

      *صرفاً جهت مرجع؛ مشروط به دستگاه‌های واقعی.

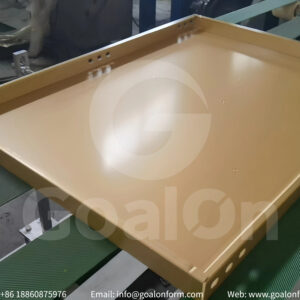

اطلاعات پروفایل

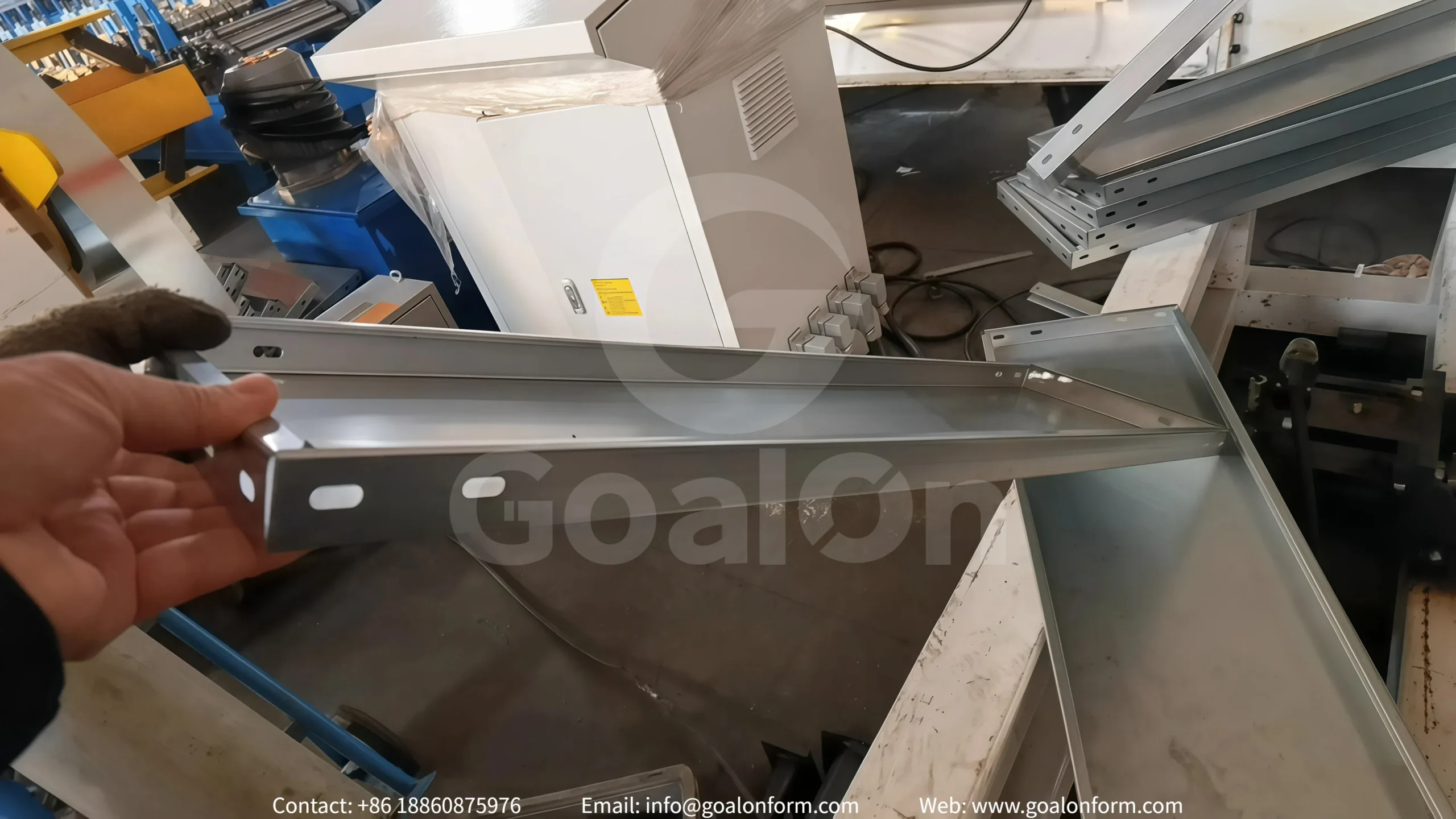

پانل‌های قفسه‌ای به طور گسترده در سیستم‌های انبارداری، قفسه‌بندی سوپرمارکت‌ها، قفسه‌های صنعتی و تجهیزات انبارداری لجستیکی استفاده می‌شوند. این پروفیل معمولاً دارای پره‌های تقویت‌شده، لبه‌های خم‌شونده و سوراخ‌های پانچ‌شده برای ظرفیت باربری بالاتر و نصب آسان است.

اکثر پانل‌های قفسه راک از فولاد گالوانیزه، فولاد نورد سرد یا فولاد پیش‌رنگ‌شده با استفاده از خط تولید رول‌فورمینگ برای تولید خودکار و پیوسته با ابعاد ثابت و بازده بالا ساخته می‌شوند.

دستگاه رول‌فورمینگ چگونه کار می‌کند؟

جزئیات دستگاه

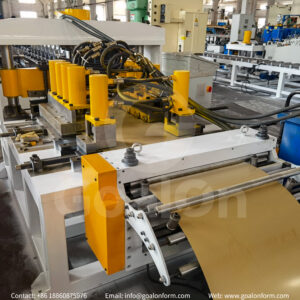

دستگاه بازکننده قرقره‌های فولادی

دکویلر کویل فولادی برای باز کردن روان کویل‌های فلزی به‌منظور تغذیه در فرآیندهای شکل‌دهی با غلتک، برش یا پانچ استفاده می‌شود.

دستگاه لوله‌بازکن دستی یک گزینهٔ پایه و اقتصادی است، در حالی که دستگاه‌های لوله‌بازکن موتوردار و هیدرولیک نیز برای کارایی و اتوماسیون بالاتر در دسترس هستند:

نوع تواندفترچه راهنماعرض کویل فولادیحداکثر ۱۲۵۰ میلی‌متر
ظرفیت بارگذاری۵/۷/۱۰ تنگسترش محدوده۴۶۰-۵۰ میلی‌متر

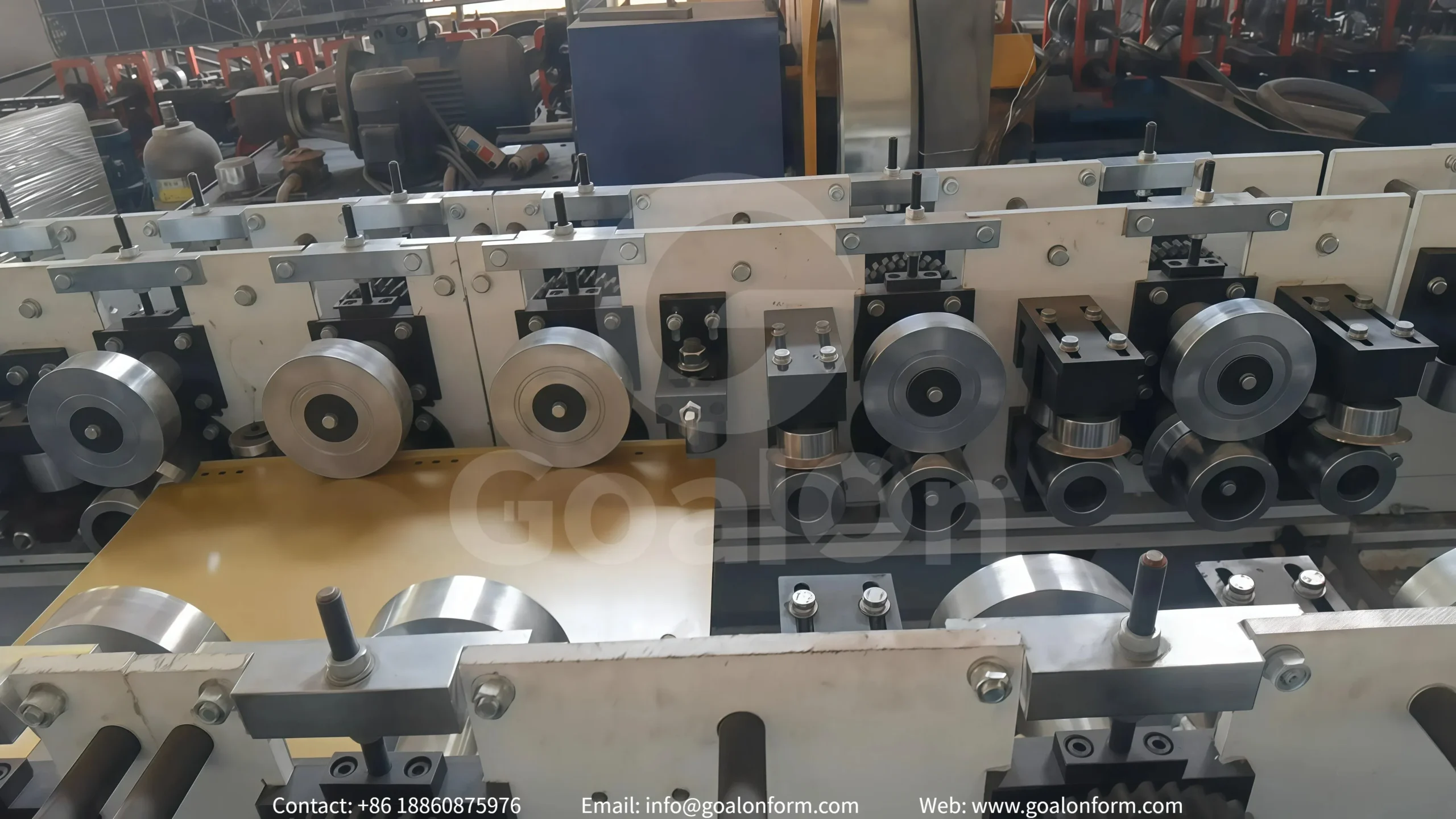

ماشین شکل‌دهی نوردی

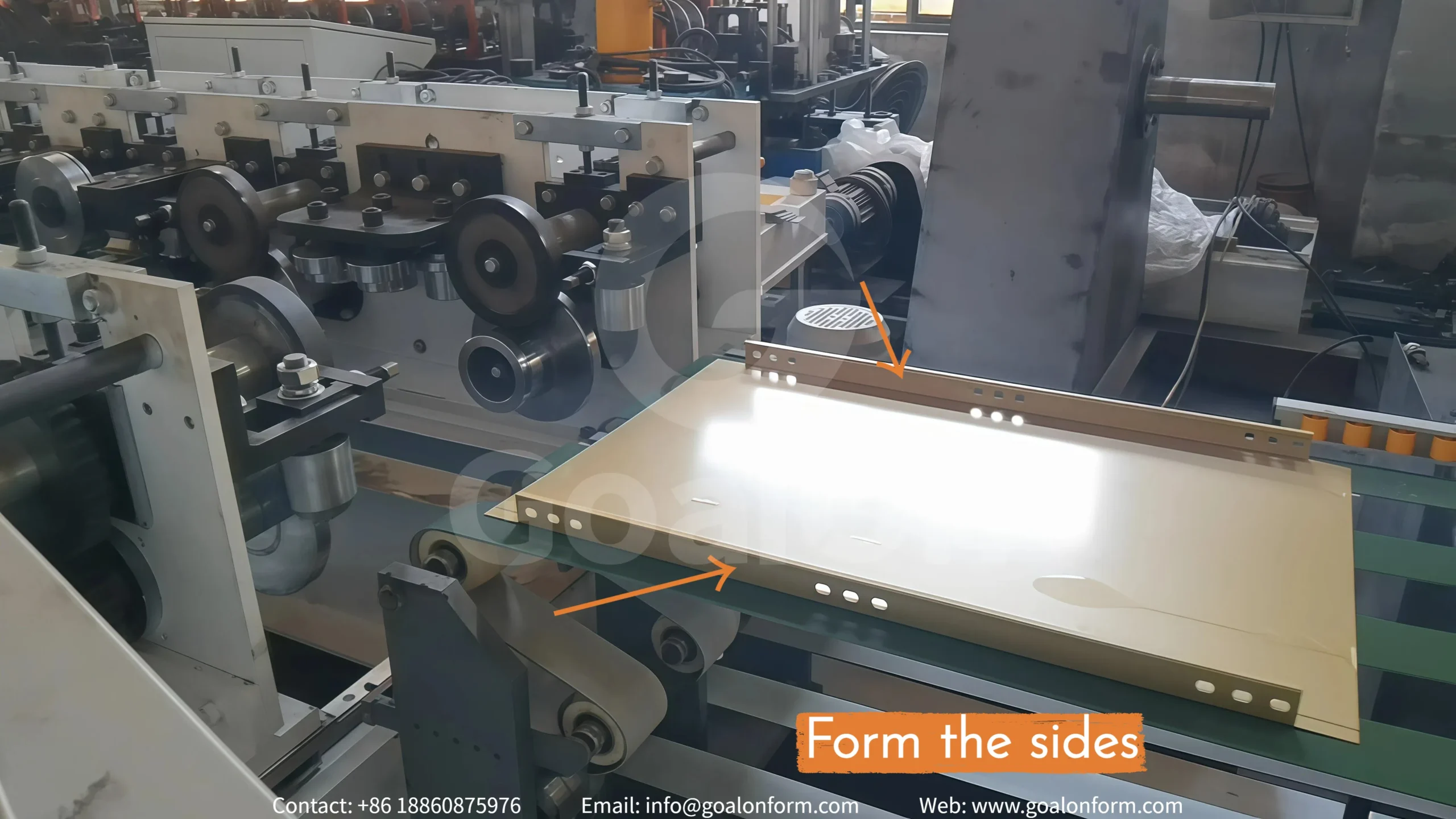

ماشین شکل‌دهی با غلتک به‌تدریج هر دو طرف پنل قفسه راک را از طریق چندین ایستگاه غلتک شکل می‌دهد. ساختار قاب پنل دیواری با انتقال زنجیری، عملکرد پایدار، نگهداری آسان و عملکرد شکل‌دهی قابل‌اعتماد را تضمین می‌کند. این ماشین شکل‌دهی با غلتک می‌تواند به‌طور انعطاف‌پذیر عرض‌های مختلف پنل قفسه را با دقت شکل‌دهی بالا تولید کند.

سرعت۲۰ متر در دقیقهایستگاه شکل‌دهی۱۸ غرفه
توان موتور۷.۵ کیلوواتقطر شفت۷۶ میلی‌متر، یکپارچه
سیستم رانشزنجیرمواد رولیکGcr15،HRC58-62°
ساختار قابپنل دیواریجنس شفتآماده‌سازی حرارتی ۴۰Cr

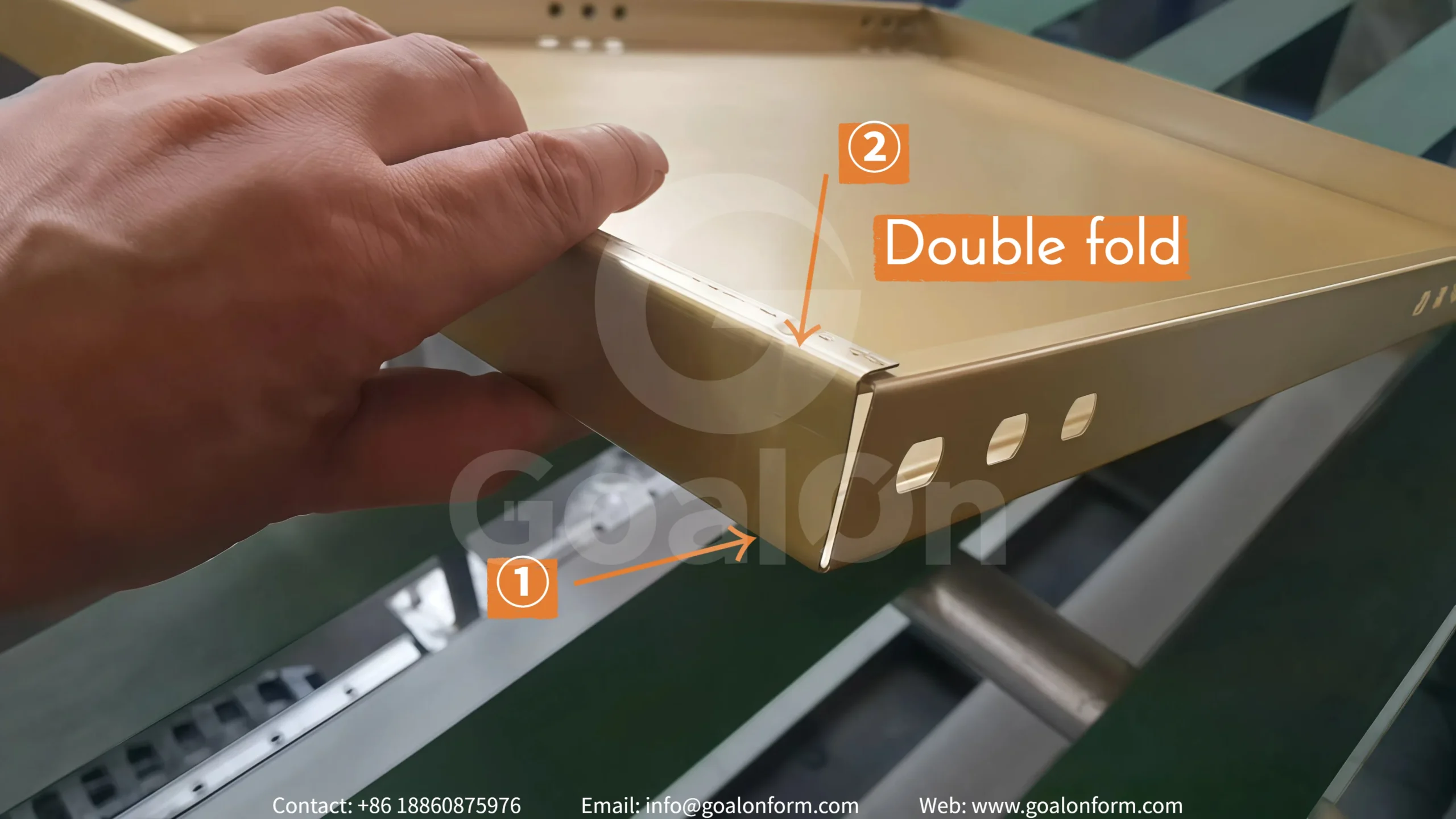

ماشین خم‌کن خودکار

ماشین خم‌کن خودکار می‌تواند به‌طور هم‌زمان هر دو انتهای پنل قفسه را با کنترل دقیق زاویه خم کند. قالب‌های خم‌کن ویژهٔ آن از سطح فلز در برابر خراش محافظت کرده و در عین حال بهره‌وری تولید و پایداری اتوماسیون را بهبود می‌بخشد.

کابینت کنترل PLC و انکودر

در یک خط فرم‌دهی نورد سرد، انکودر همراه با PLC کار می‌کند تا بازخورد آنی در مورد موقعیت و سرعت مواد فراهم آورد و بدین ترتیب تغذیهٔ دقیق، فرم‌دهی همگام و کنترل دقیق طول برای برش و پانچ را تضمین نماید.

سرعت تولید، طول محصول و مقدار را می‌توان در کابینت کنترل تنظیم کرد. زبان نمایشگر را می‌توان مطابق با نیازهای مشتری سفارشی‌سازی کرد.

Customizable Rack Frame Roll Forming Solutions

Our Automatic Double-Fold Shelf Panel Roll Forming Machine offers comprehensive customization options to meet diverse storage racking requirements.

از ابعاد قابل تنظیم پروفیل تا واحدهای یکپارچه سوراخ‌کاری و برجسته‌کاری، ما هر جزء را برای تولید مداوم با سرعت بالا سفارشی می‌کنیم.

موادضخامتسرعت تولیدسطح اتوماسیون
سوراخ‌شدگیبرجسته‌کاریبرشرنگ دستگاه
یک دستگاه برای اندازه‌های مختلف پروفیل……

خدمات و پشتیبانی جامع

طراحی‌های ایمنی

پوشش‌های ایمنی اختیاری برای محافظت از اپراتورها در برابر قطعات متحرک در دسترس هستند و در عین حال ایمنی و انطباق با مقررات محیط کار را بهبود می‌بخشند.

گارانتی

گارانتی دو ساله همراه با پشتیبانی فنی مادام‌العمر و خدمات پس از فروش.

بسته‌بندی حرفه‌ای

ماشین‌ها در فیلم پلاستیکی بسته‌بندی شده و برای شناسایی و مونتاژ آسان برچسب‌گذاری شده‌اند و با کابل‌های فولادی درون کانتینر محکم شده‌اند.

راهنمای نصب

علاوه بر خدمات نصب و آموزش حضوری با هزینه، ما پیش از ارسال، دفترچه‌های راهنمای نصب و بهره‌برداری و همچنین ویدیوهای آموزشی را برای راهنمایی ارائه می‌دهیم.

ماشین‌های رول‌فورمینگ با تحویل در سراسر جهان

از کارخانه ما تا مشتریان سراسر جهان.

ماشین‌های شکل‌دهی رولی ما با موفقیت به مشتریان در کشورهای مختلف و صنایع گوناگون از جمله ساخت‌وساز، سیستم‌های ذخیره‌سازی، نصب خورشیدی و ساخت قطعات فولادی تحویل داده شده‌اند.

هر پروژه، بازتاب‌دهنده تخصص مهندسی، توان تولید و تعهد ما به ارائه راه‌حل‌های قابل اعتماد شکل‌دهی فلزات برای موفقیت بلندمدت مشتریان است.

پرسش‌های متداول

بله. دستگاه شکل‌دهی رولی برای تولید عرض‌های مختلف پنل قفسه با تنظیم انعطاف‌پذیر و دقت شکل‌دهی پایدار طراحی شده است.

زمان تحویل پس از ثبت سفارش بین ۳۰ تا ۴۰ روز متغیر است و به سطح سفارشی‌سازی و محل تأمین‌کننده بستگی دارد. ما معمولاً برای دستگاه‌های استاندارد به ۳۵ روز زمان نیاز داریم.

بله. ما یک تولیدکننده حرفه‌ای هستیم که هم پروفایل‌های استاندارد بازار و هم پروفایل‌های سفارشی را تولید می‌کند. همچنین می‌توانیم قراردادی امضا کنیم تا اطمینان حاصل شود که نقشه‌ی شما با سایر طرف‌ها به اشتراک گذاشته نشود.

نیازی به نگرانی نیست. دستگاه‌های ما برای نصب و کارکرد آسان طراحی شده‌اند.

قبل از ارسال، ما مونتاژ اصلی و آزمایش‌ها را در کارخانه‌مان به پایان می‌رسانیم. وقتی دستگاه برسد، شما فقط کافی است آن را در محل مناسب قرار دهید، منبع تغذیه را وصل کنید و می‌تواند شروع به کار کند.

ما همچنین ارائه خواهیم داد:

  • دفترچه‌های راهنمای نصب و بهره‌برداری

  • نقشه‌های چیدمان ماشین‌آلات

  • نقشه‌های سیم‌کشی

  • پشتیبانی فنی آنلاین (تماس ویدیویی / عکس‌ها / ویدیوها)

در صورت نیاز، ما می‌توانیم مهندس را برای کمک به نصب و آموزش به کارخانه شما اعزام کنیم. بسیاری از مشتریان ما با راهنمایی‌های آنلاین ما نصب را به‌خوبی به پایان می‌رسانند.

ماشین رول‌فرمینگ پانل قفسه با تاش خودکار دوگانه

ماشین رول‌فرمینگ پانل قفسه راکی با بازده بالا برای تولید قفسه‌های انبار و راک‌های ذخیره‌سازی. سیستم خودکار سوراخ‌کاری، شکل‌دهی و خم‌کاری با طرح‌های قابل‌سفارشی‌سازی و عملکرد تولید پایدار.

واحد محصول: دلار آمریکا

قیمت محصول: سفارشی‌شده

موجود: موجود

امتیازدهی ویرایشگر:
4.88
