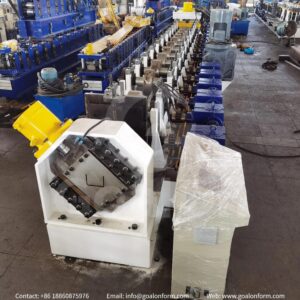

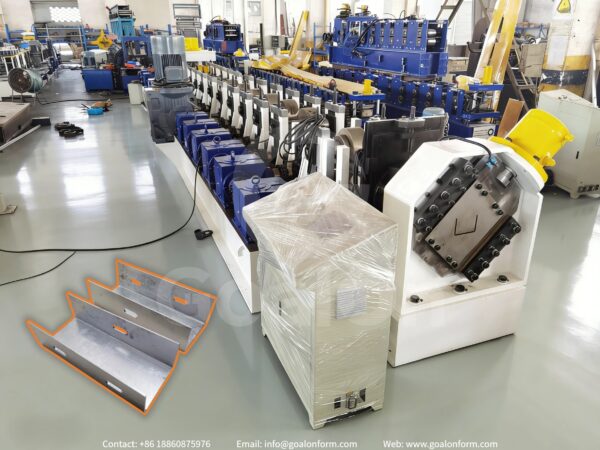

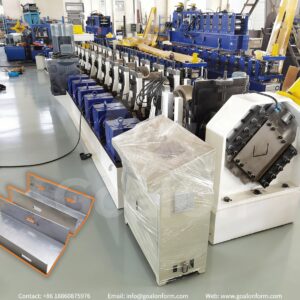

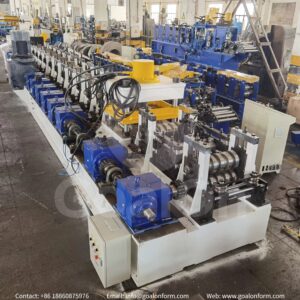

This highway guardrail U post roll forming machine efficiently produces heavy-duty U posts and block spacers with stable punching accuracy, strong forming performance, and reliable continuous production.
- Heavy-duty forming stability
- Reduced maintenance downtime
- Compact production layout
We customize the highway guardrail U post roll forming machine according to different profile drawings, material thicknesses, punching layouts, speed requirements, and local market production standards.
Ideal for highway guardrail manufacturers, road safety system suppliers, steel profile processors, and contractors requiring stable production of U posts and spacer blockers for infrastructure projects.
۱. نمودار جریان

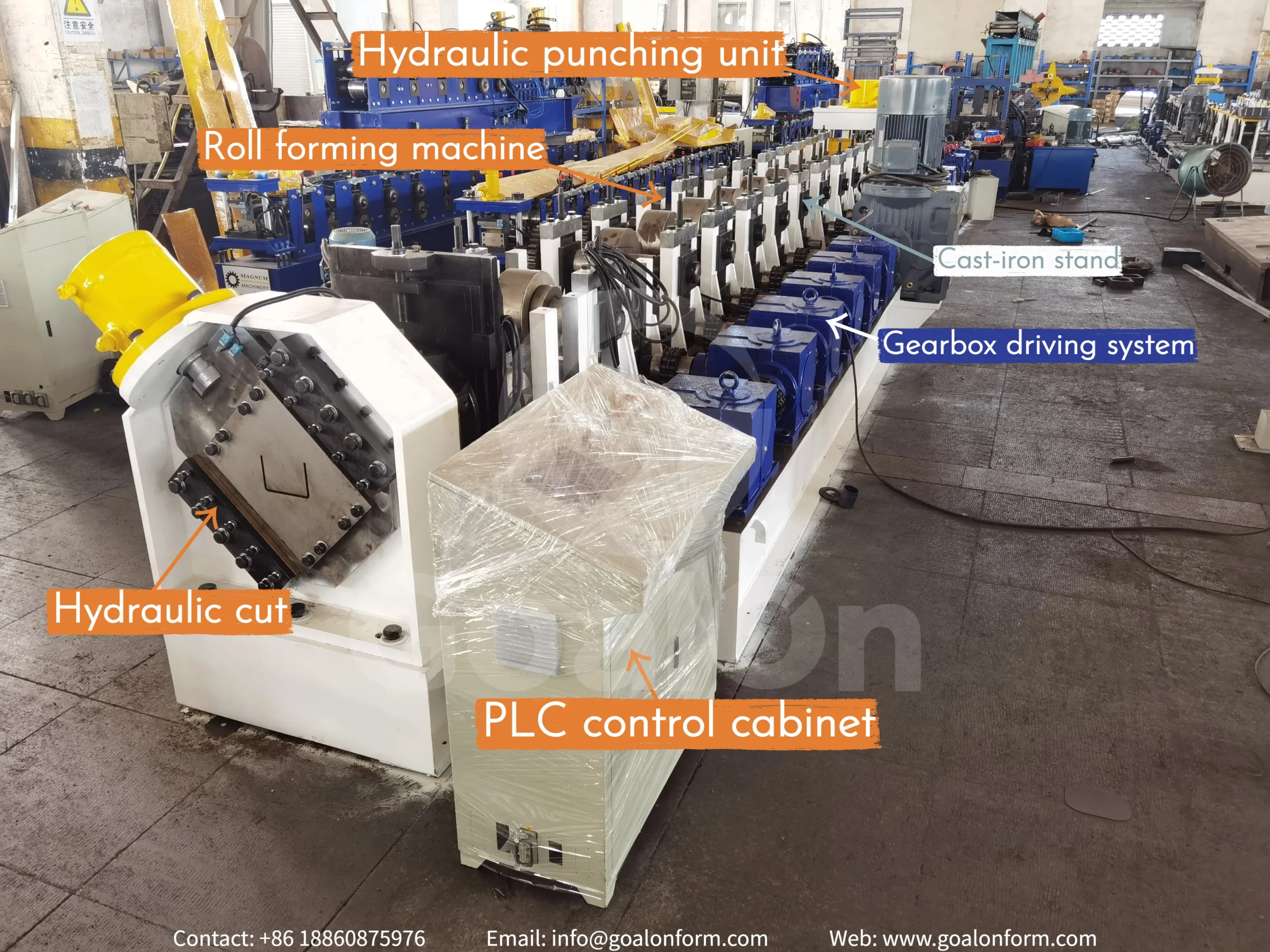

Decoiler → Leveling machine → Hydraulic punching unit → Roll forming machine → Hydraulic cut
| ۲. مشخصات پایه این خط | |||
| سرعت | ۱۵-۲۰ متر بر دقیقه،قابل تنظیم | اپراتور مورد نیاز است | ۱-۲ نفر |
| شاسی دستگاه | پنل دیواری | سیستم رانش | زنجیرها |
| بعد | LWH 7*1.8*2م | وزن | ۱۵T |
| ظرف | ۱*۴۰GP+(۱*۲۰GP) | منبع تغذیه | قابل سفارشیسازی |
| ۳. اجزای ماشین | |||
| بستهکن*۱ | ماشین شکلدهی رولی*۱ | واحد برش*۱ | کابینت کنترل PLC*1 |
| میز بیرون*۲ | جعبه ابزار*۱ | قطعات یدکی | |
*صرفاً جهت مرجع؛ مشروط به دستگاههای واقعی.
اطلاعات پروفایل

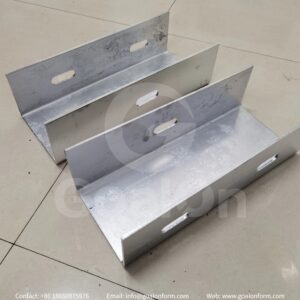

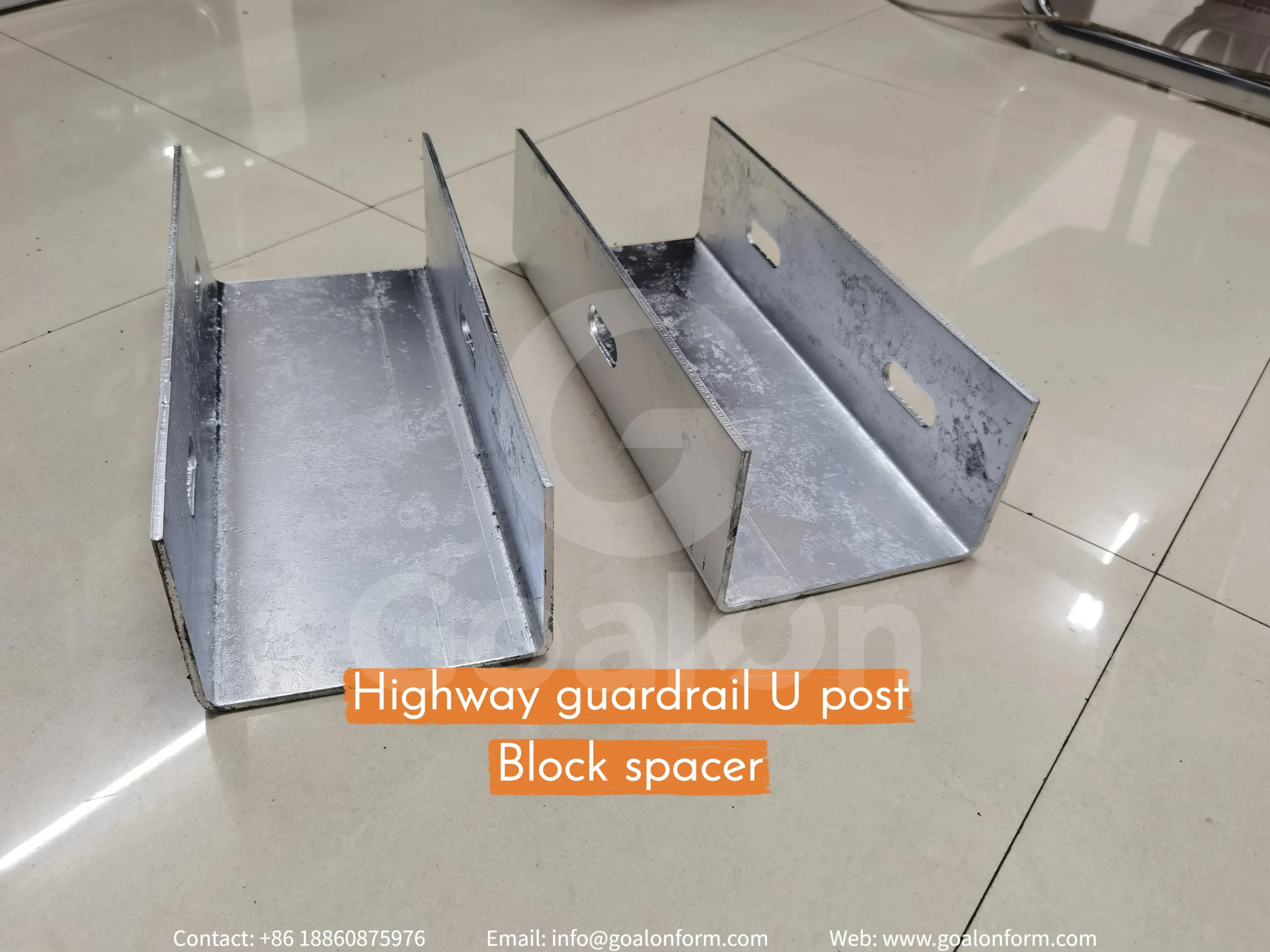

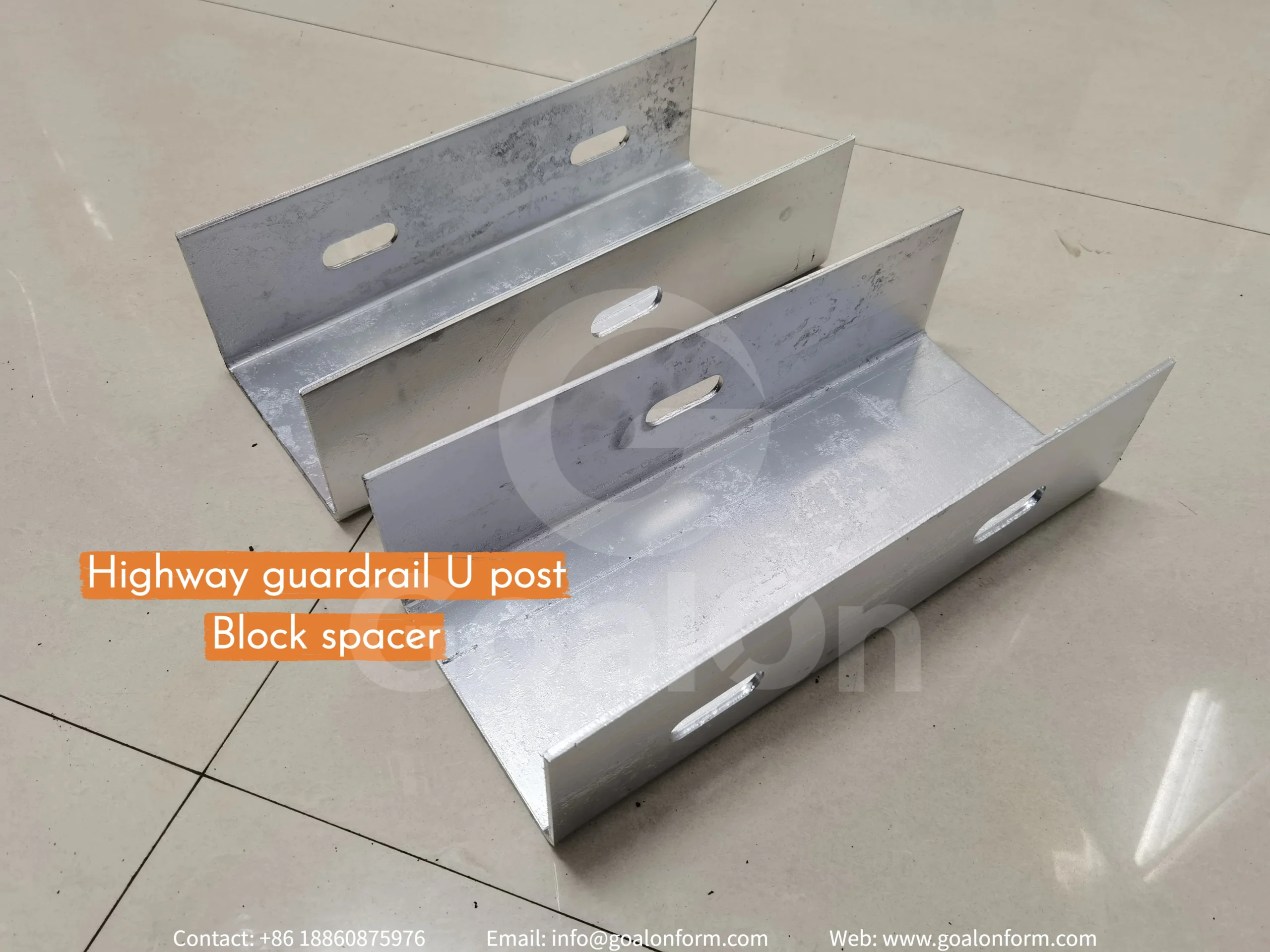

Highway guardrail U posts and block spacers are widely used in road safety barrier systems for supporting and spacing guardrails. Their U-shaped structure provides high strength, impact resistance, and installation stability.
These profiles are popular in North America, South America, the Middle East, and Southeast Asia, commonly produced from galvanized steel using a highway guardrail U post roll forming machine.
دستگاه رولفورمینگ چگونه کار میکند؟
جزئیات دستگاه
Steel Coil Decoiler+Leveler
The decoiler feeds steel coils smoothly into the roll forming machine, while the leveling machine removes coil stress and surface curvature through multiple rollers to improve forming precision and punching consistency.
| نوع توان | دفترچه راهنما | عرض کویل فولادی | حداکثر ۱۲۵۰ میلیمتر |
| ظرفیت بارگذاری | ۵/۷/۱۰ تن | گسترش محدوده | ۴۶۰-۵۰ میلیمتر |

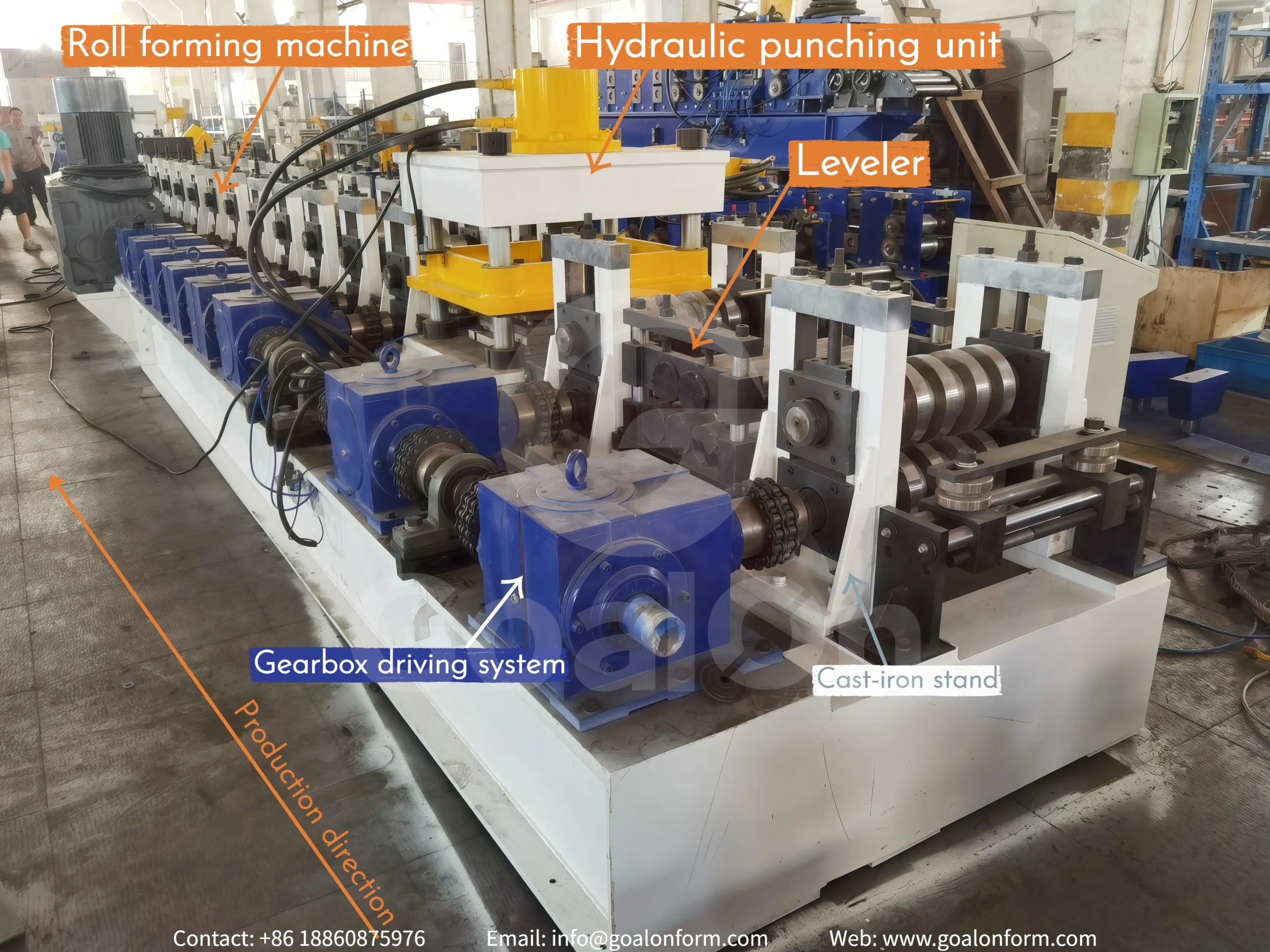

Punching unit
The hydraulic punching unit creates mounting holes before roll forming for lower tooling cost and easier punching operation on the web area. Its compact connection with the roll forming machine saves factory space, although production speed is relatively slower due to synchronized stop-and-punch operation.
ماشین شکلدهی نوردی
This roll forming machine uses cast-iron stands and a gearbox driving system to handle thick steel material with punched holes reliably.
Multiple roller stations gradually form the profile while maintaining dimensional accuracy, structural strength, and long-term machine stability during heavy-duty production.
| سرعت | ۲۰ متر در دقیقه | ایستگاه شکلدهی | ۱۸ غرفه |
| توان موتور | ۷.۵ کیلووات | قطر شفت | ۷۶ میلیمتر، یکپارچه |
| سیستم رانش | زنجیر | مواد رولیک | Gcr15،HRC58-62° |
| ساختار قاب | پنل دیواری | جنس شفت | آمادهسازی حرارتی ۴۰Cr |

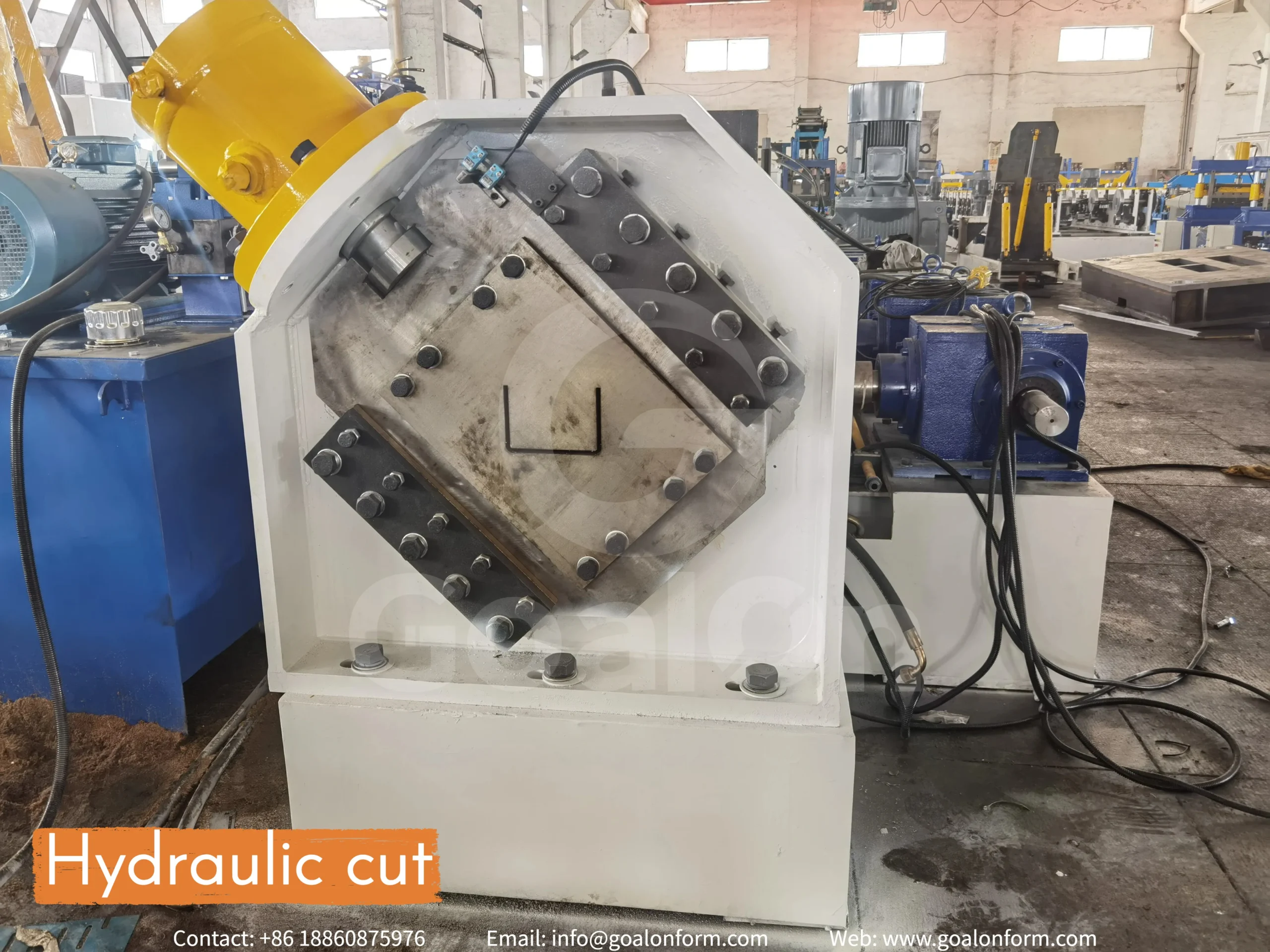

Hydraulic cutting unit
The hydraulic cut adopts a stop-to-cut design, allowing stable and accurate cutting by temporarily stopping profile movement during cutting. For customers requiring higher production speed, customized flying cut solutions are also available.
طراحیهای ایمنی
پوشش زنجیر برای محافظت از اپراتورها و افزایش طول عمر زنجیر نصب میشوند. روکشهای توری تمامماشینی (کشویی) دید را با ایمنی فراهم میکند. جلدهای برگشتی دسترسی آسان را با حفاظت تقویتشده تضمین کنید.
تابلوهای ایمنی برای هشدار مداوم به اپراتورها اعمال میشوند.
کابینت کنترل PLC و انکودر
در یک خط فرمدهی نورد سرد، انکودر همراه با PLC کار میکند تا بازخورد آنی در مورد موقعیت و سرعت مواد فراهم آورد و بدین ترتیب تغذیهٔ دقیق، فرمدهی همگام و کنترل دقیق طول برای برش و پانچ را تضمین نماید.
سرعت تولید، طول محصول و مقدار را میتوان در کابینت کنترل تنظیم کرد. زبان نمایشگر را میتوان مطابق با نیازهای مشتری سفارشیسازی کرد.
سایر جزئیات سفارشیسازی
این دستگاه بهصورت استاندارد با رنگ اصلی آبی و تزئینات نارنجی عرضه میشود. رنگهای دیگر را میتوان بهصورت رایگان سفارشیسازی کرد.
آن صفحه فلزی پیشفرض گولان است، که میتواند بدون هزینه اضافی نیز سفارشیسازی شود.
خدمات پایه
بستهبندی حرفهای
ماشینها در فیلم پلاستیکی بستهبندی شده و برای شناسایی و مونتاژ آسان برچسبگذاری شدهاند و با کابلهای فولادی درون کانتینر محکم شدهاند.
راهنمای نصب
دفترچههای راهنمای سفارشی، ویدیوهای عملیاتی، ویدیوهای نصب و پشتیبانی ویدیویی از راه دور بهصورت رایگان ارائه میشوند.
پیکربندی استاندارد در ... کار میکند. ۱۵–۲۰ متر بر دقیقه. پیکربندیهای ردهبالا میتوانند به ۳۰–۴۰ متر در دقیقه, و حتی سرعتهای بالاتر را میتوان مطابق با نیازهای تولید خاص سفارشیسازی کرد.
زمان تحویل پس از ثبت سفارش بین ۳۰ تا ۴۰ روز متغیر است و به سطح سفارشیسازی و محل تأمینکننده بستگی دارد. ما معمولاً برای دستگاههای استاندارد به ۳۵ روز زمان نیاز داریم.
Yes. If the U post and block spacer share similar dimensions and section structures, the roll forming machine can usually produce both profiles with roller adjustments.
بله. ما یک تولیدکننده حرفهای هستیم که هم پروفایلهای استاندارد بازار و هم پروفایلهای سفارشی را تولید میکند. همچنین میتوانیم قراردادی امضا کنیم تا اطمینان حاصل شود که نقشهی شما با سایر طرفها به اشتراک گذاشته نشود.
نیازی به نگرانی نیست. دستگاههای ما برای نصب و کارکرد آسان طراحی شدهاند.
قبل از ارسال، ما مونتاژ اصلی و آزمایشها را در کارخانهمان به پایان میرسانیم. وقتی دستگاه برسد، شما فقط کافی است آن را در محل مناسب قرار دهید، منبع تغذیه را وصل کنید و میتواند شروع به کار کند.
ما همچنین ارائه خواهیم داد:
دفترچههای راهنمای نصب و بهرهبرداری
نقشههای چیدمان ماشینآلات
نقشههای سیمکشی
پشتیبانی فنی آنلاین (تماس ویدیویی / عکسها / ویدیوها)
در صورت نیاز، ما میتوانیم مهندس را برای کمک به نصب و آموزش به کارخانه شما اعزام کنیم. بسیاری از مشتریان ما با راهنماییهای آنلاین ما نصب را بهخوبی به پایان میرسانند.
