उत्पादन लाइन
The Scaffold Plank Making Machine delivers efficient automatic production of punched steel scaffold planks with stable forming accuracy, continuous cutting, and flexible size adjustment for construction applications.
- Faster daily output
- Reliable heavy-duty structure
- Flexible plank size switching
We provide customized scaffold plank making machine solutions for different plank widths, hole patterns, embossing designs, loading capacities, and regional scaffolding standards.
Recommended for scaffold plank manufacturers, construction material suppliers, steel processing factories, and customers requiring high-output automatic production of galvanized steel scaffold planks.
1. प्रवाह आरेख
Decoiler with leveler → Servo feeder→ Punch press → Guiding → Roll forming machine → Flying hydraulic cut → Out table
| 2. इस लाइन के मूलभूत विनिर्देश | |||
| गति | 15-20 मी/मिनट, अनुकूलन योग्य | ऑपरेटर की आवश्यकता है | 1-2 व्यक्ति |
| मशीन फ्रेम | Cast-iron | चालन प्रणाली | ज़ंजीरें |
| आयाम | एलडब्ल्यूएच 7*1.8*2 मी | वजन | 15T |
| कंटेनर | 1*40जीपी+(1*20जीपी) | विद्युत आपूर्ति | अनुकूलन योग्य |
| 3. मशीन के घटक | |||
| Decoiler *1 | रोल फॉर्मिंग मशीन*1 | कटिंग यूनिट*1 | पीएलसी नियंत्रण कैबिनेट*1 |
| Leveler*1 | Tool box*x | स्पेयर पार्ट्स | Punching unit*1 |
केवल संदर्भ के लिए; वास्तविक मशीनों के अधीन।.
प्रोफ़ाइल जानकारी
Scaffold planks are used for construction working platforms. Their perforated anti-slip design improves safety and drainage, while different widths and lengths suit various scaffolding systems and markets.
Scaffold planks usually use 1.0-2.0mm galvanized steel or pre-galvanized steel coils because these materials provide corrosion resistance, strong loading capacity, and long outdoor service life.
रोल फॉर्मिंग मशीन कैसे काम करती है?
मशीन विवरण

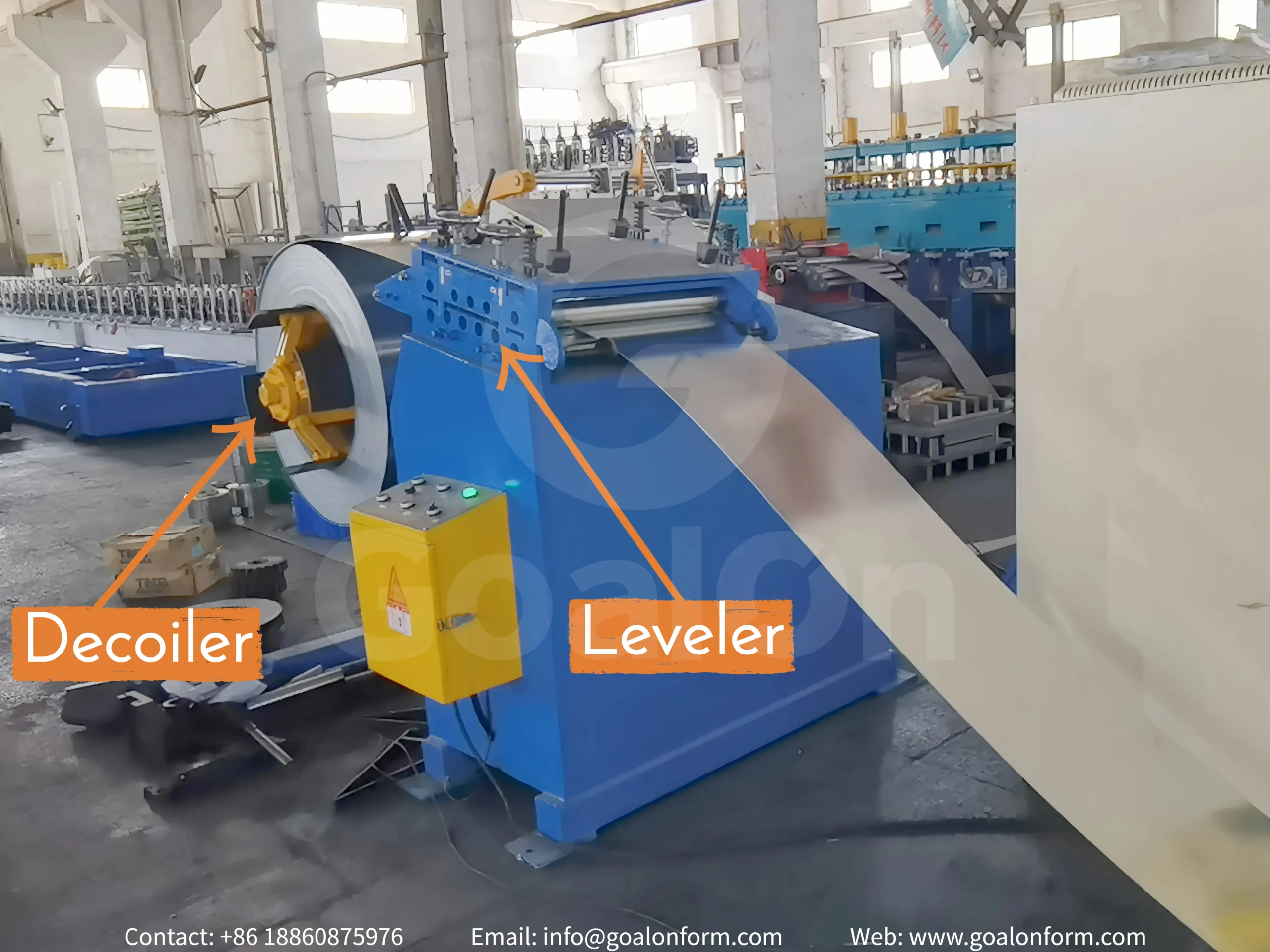

Decoiler with leveler 2 in 1
The decoiler and leveling integrated machine supports automatic coil feeding and material flattening before punching and forming.
This compact configuration improves feeding stability, saves workshop space, and reduces material deformation. Separate decoiler and leveling configurations are also available.
| शक्ति का प्रकार | Hydraulic | स्टील कॉइल की चौड़ाई | अधिकतम 1250 मिमी |
| भार क्षमता | 5/7/10 टन | दायरा का विस्तार | ४६०-५० मिमी |
Servo feeder+Punch press
The servo feeding system ensures accurate material positioning before punching, improving hole consistency and production synchronization.
Different scaffold plank designs require various hole patterns, logos, and anti-slip perforations, and we provide customized punching solutions based on customer drawings and market standards.
रोल फॉर्मिंग मशीन
The scaffold plank roll forming machine uses cast-iron stands और chain transmission for stable continuous forming performance.
The machine can automatically adjust to produce different scaffold plank sizes, improving production flexibility and reducing manual adjustment time. Gearbox-driven and higher-speed customized configurations are also available for heavy-duty production requirements.
| गति | 20 मी/मिनट | स्टेशन बनाना | 18 स्टैंड्स |
| मोटर शक्ति | 7.5 किलोवाट | शाफ्ट व्यास | 76 मिमी, ठोस |
| चालन प्रणाली | ज़ंजीर | रोलर सामग्री | जीसीआर15, एचआरसी58-62° |
| फ्रेम संरचना | दीवार पैनल | शाफ्ट की सामग्री | 40Cr हीट ट्रीटमेंट |
High-speed hydraulic cut
The flying hydraulic cutting system performs continuous non-stop cutting after roll forming. During cutting, the cutting unit synchronously moves with the profile speed to maintain relative stability and ensure accurate cutting length without stopping production.
This high-configuration solution improves efficiency for large-scale production, while economical stop-to-cut solutions are also available for standard production demands.
सुरक्षा डिजाइन
चेन कवर ऑपरेटरों की सुरक्षा करने और चेन की सेवा जीवन को बढ़ाने के लिए स्थापित किए जाते हैं।. पूरे मशीन के जालीदार आवरण (स्लाइड करने योग्य) सुरक्षा के साथ दृश्यता प्रदान करें।. पलट-प्रकार के आवरण सुविधाजनक पहुँच सुनिश्चित करें, बेहतर सुरक्षा के साथ।.
सुरक्षा संकेत ऑपरेटरों को लगातार सतर्क रखने के लिए लागू किए जाते हैं।.
पीएलसी नियंत्रण कैबिनेट और एन्कोडर
एक कोल्ड रोल फॉर्मिंग लाइन में, एन्कोडर पीएलसी के साथ मिलकर सामग्री की स्थिति और गति पर वास्तविक समय में फीडबैक प्रदान करता है, जिससे सटीक फीडिंग, समन्वित फॉर्मिंग और कटिंग व पंचिंग के लिए सटीक लंबाई नियंत्रण सुनिश्चित होता है।.
उत्पादन गति, उत्पाद की लंबाई और मात्रा नियंत्रण कैबिनेट पर सेट की जा सकती हैं। प्रदर्शन भाषा को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।.
अन्य अनुकूलन विवरण
यह मशीन मानक रूप से नीले मुख्य रंग और नारंगी अलंकरण के साथ आती है।. अन्य रंगों को निःशुल्क अनुकूलित किया जा सकता है।.
द डिफ़ॉल्ट धातु नामपट्टिका यह गोअलॉन है, जिसे बिना किसी अतिरिक्त लागत के अनुकूलित भी किया जा सकता है।.
मूलभूत सेवाएँ
पेशेवर पैकिंग
मशीनों को प्लास्टिक फिल्म में पैक किया जाता है और आसान पहचान व असेंबली के लिए लेबल किया जाता है, तथा उन्हें स्टील केबल से कंटेनर के अंदर सुरक्षित किया जाता है।.
स्थापना मार्गदर्शिका
नि:शुल्क अनुकूलित मैनुअल, संचालन वीडियो, स्थापना वीडियो और रिमोट वीडियो सहायता प्रदान की जाती है।.
मानक विन्यास पर संचालित होता है 15–20 मी/मिनट. उच्च-स्तरीय विन्यास प्राप्त कर सकते हैं 30–40 मी/मिनट, और विशिष्ट उत्पादन आवश्यकताओं के अनुसार और भी उच्च गति को अनुकूलित किया जा सकता है।.
ऑर्डर के बाद लीड टाइम 30–40 दिनों के बीच होता है, जो अनुकूलन स्तर और आपूर्तिकर्ता के स्थान के आधार पर भिन्न होता है। मानक मशीनों के लिए हमें आमतौर पर 35 दिनों की आवश्यकता होती है।.
हाँ। हम एक पेशेवर निर्माता हैं जो मानक बाज़ार प्रोफाइल और अनुकूलित प्रोफाइल दोनों का उत्पादन करते हैं। हम यह सुनिश्चित करने के लिए एक समझौते पर भी हस्ताक्षर कर सकते हैं कि आपकी ड्राइंग अन्य पक्षों के साथ साझा नहीं की जाएगी।.
चिंता करने की कोई आवश्यकता नहीं है। हमारी मशीनें आसान स्थापना और संचालन के लिए डिज़ाइन की गई हैं।.
शिपमेंट से पहले, हम अपनी फैक्ट्री में मुख्य असेंबली और परीक्षण पूरा कर लेंगे। जब मशीन आएगी, तो आपको बस इसे सही स्थान पर रखना होगा, पावर सप्लाई से जोड़ना होगा, और यह काम करना शुरू कर देगी।.
हम यह भी प्रदान करेंगे:
विस्तृत स्थापना और संचालन मैनुअल
मशीन लेआउट चित्र
तारों के आरेख
ऑनलाइन तकनीकी सहायता (वीडियो कॉल / तस्वीरें / वीडियो)
यदि आवश्यक हो, तो हम आपके कारखाने में इंस्टॉलेशन और प्रशिक्षण में सहायता के लिए एक इंजीनियर भेजने की व्यवस्था भी कर सकते हैं। हमारे कई ग्राहक हमारी ऑनलाइन मार्गदर्शन के साथ इंस्टॉलेशन को सुचारू रूप से पूरा करते हैं।.
