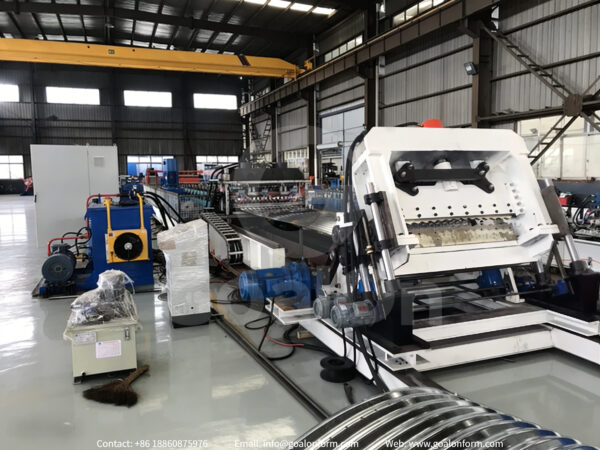

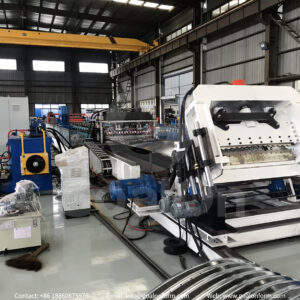

The grain silo panel making machine produces curved storage silo panels with high structural consistency, integrating forming, flying punching, cutting, and curving processes for efficient grain storage system manufacturing.
- Reduced onsite drilling work
- Clean punching alignment
- Reliable long-term operation
We can customize the production line configuration according to different storage silo panel widths, corrugation designs, hole layouts, material thicknesses, and required curving radiuses.
Ideal for grain silo manufacturers, agricultural storage equipment suppliers, and companies requiring high-volume production of curved silo wall panels with pre-punched installation holes.

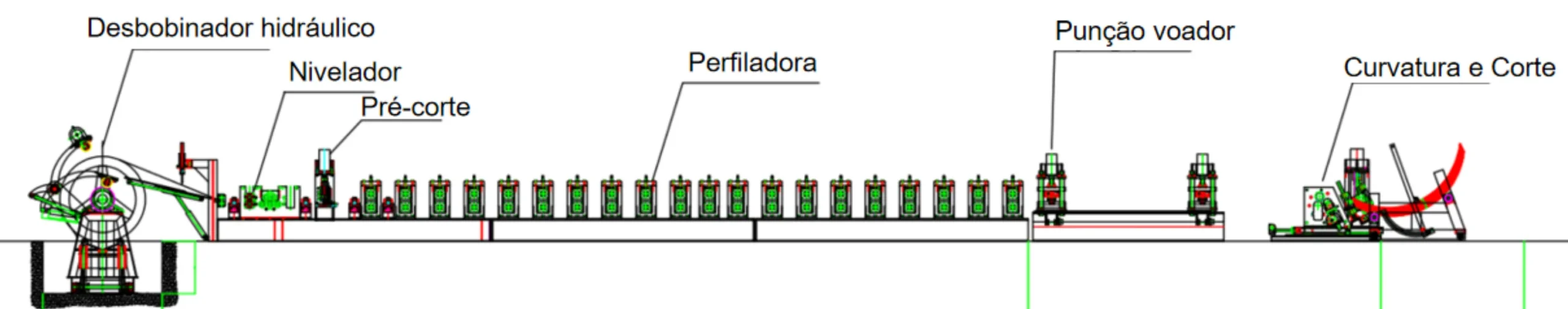

1. مخطط التدفق

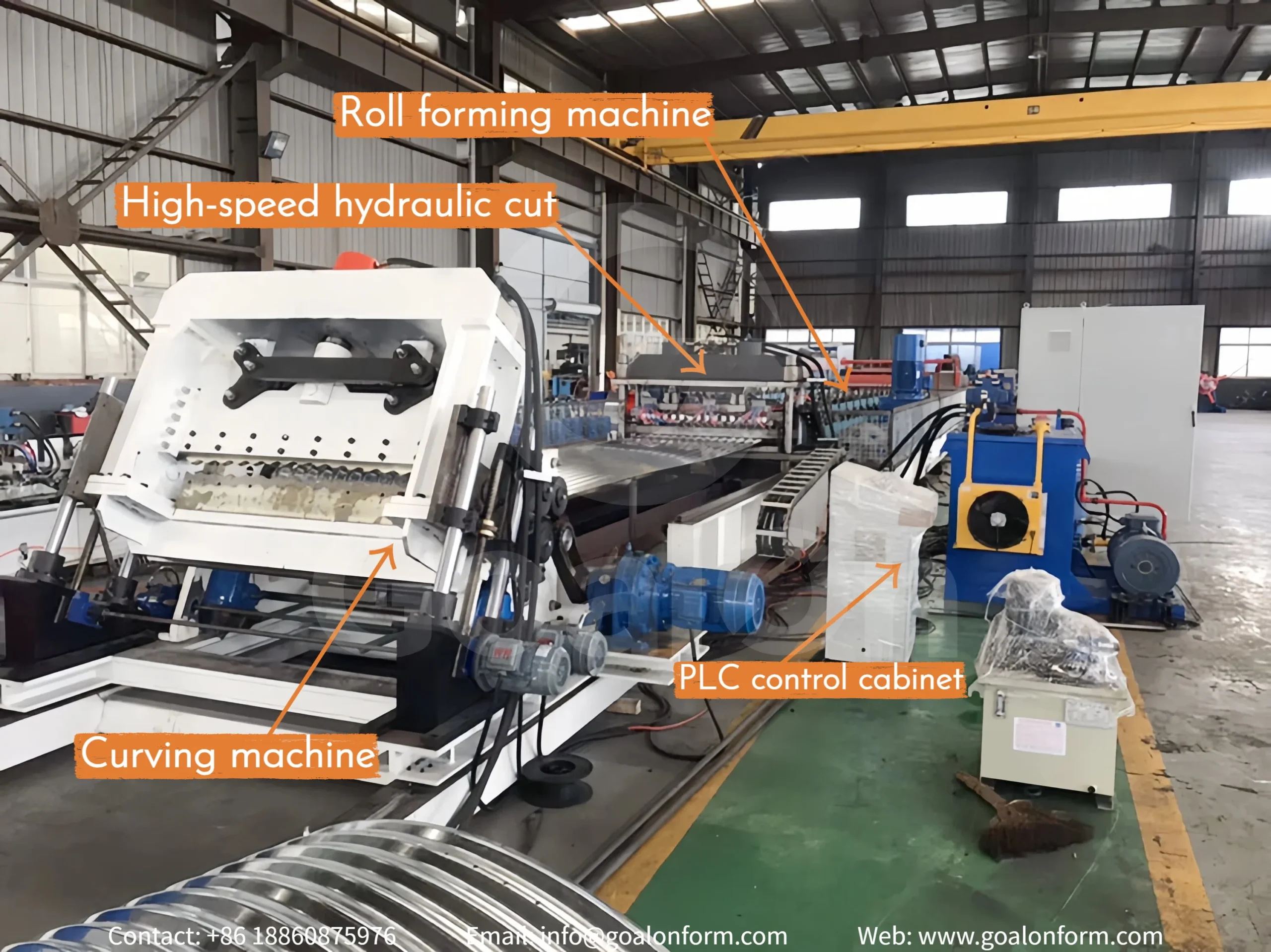

Decoiler → Leveler →Pre cut → Guiding → Roll forming machine → Flying hydraulic punch →Flying hydraulic cut → Curving machine
| 2. المواصفات الأساسية لهذا الخط | |||
| السرعة | 15-20 م/دقيقة، قابلة للتخصيص | المشغل المطلوب | 1-2 شخص |
| إطار الماكينة | Cast-iron | نظام القيادة | السلاسل |
| البُعد | سعة 7*1.8*2 متر | الوزن | 15T |
| حاوية | 1*40 جرام + (1*20 جرام) | مزود الطاقة | قابل للتخصيص |
| 3. مكونات الماكينة | |||
| ديكويلر*1 | ماكينة التشكيل بالدلفنة*1 | Cutting unit*2 | خزانة التحكم PLC*1 |
| الجدول الخارجي*2 | صندوق الأدوات*1 | قطع الغيار | وحدة التثقيب*1 |
*للاسترشاد فقط؛ مع مراعاة الآلات الفعلية.
معلومات الملف الشخصي

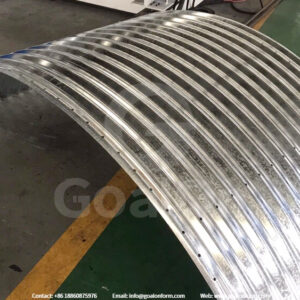

Storage silo panels are used for grain and bulk material storage systems. Their corrugated curved structure improves strength, sealing performance, and assembly efficiency for different silo diameters and capacities.
These panels commonly use 1.0-4.0mm galvanized steel coils because of their corrosion resistance, structural durability, and long outdoor service life in agricultural environments.
كيف تعمل ماكينة التشكيل بالدرفلة؟
تفاصيل الماكينة
آلة فك اللفائف الفولاذية
تُستخدم آلة فك اللفائف الفولاذية لفك اللفائف المعدنية بسلاسة لتلقيمها في عمليات التشكيل بالدلفنة أو القطع أو التثقيب.
تعتبر آلات التفكيك اليدوية خيارًا أساسيًا واقتصاديًا، بينما تتوفر أيضًا آلات التفكيك الآلية والهيدروليكية لزيادة الكفاءة والأتمتة:
| نوع الطاقة | يدوي | عرض لفائف الصلب | 1250 مم كحد أقصى |
| سعة التحميل | 5/7/10 طن | توسيع النطاق الموسع | 460-50 مم |
ماكينة التشكيل بالدرفلة
The roll forming machine uses cast-iron stands and gearbox transmission to ensure stable heavy-duty forming performance. Multiple forming stations gradually shape the steel coil into precise silo panel profiles with reliable dimensional consistency during continuous production.
| السرعة | 20 م/دقيقة | محطة التشكيل | 18 منصة |
| قوة المحرك | 7.5 كيلو واط | قطر العمود | 76 مم، صلب |
| نظام القيادة | السلسلة | مادة الأسطوانة | Gcr15,HRC58-62° درجة مئوية |
| هيكل الإطار | لوحة الحائط | مادة العمود | معالجة حرارية 40Cr 40Cr |
Flying Hydraulic Punching Unit
The flying hydraulic punching unit performs high-speed tracking punching without stopping production. It creates accurate installation holes directly on the silo panels, significantly reducing manual drilling work and improving assembly efficiency at the installation site.
Curving Machine
The curving machine bends formed silo panels into precise arc shapes required for circular grain silo assembly. Adjustable rollers control the curving radius to ensure smooth panel matching during silo installation.
تصاميم السلامة
أغطية السلاسل يتم تركيبها لحماية المشغلين وإطالة عمر خدمة السلسلة. أغطية شبكية كاملة الماكينة (قابلة للانزلاق) توفر الرؤية مع السلامة. أغطية من النوع القلاب ضمان وصول مريح مع حماية محسنة.
علامات السلامة يتم تطبيقها لتنبيه المشغلين باستمرار.
خزانة التحكم PLC وأداة التشفير
في خط التشكيل بالدلفنة على البارد، يعمل جهاز التشفير مع وحدة التحكم المنطقي القابلة للبرمجة (PLC) لتوفير تغذية مرتدة في الوقت الفعلي حول موضع المواد وسرعتها، مما يضمن تغذية دقيقة وتشكيل متزامن وتحكم دقيق في الطول للقطع والتثقيب.
يمكن ضبط سرعة الإنتاج وطول المنتج والكمية على خزانة التحكم. يمكن تخصيص لغة العرض وفقًا لمتطلبات العميل.
تفاصيل التخصيص الأخرى
تأتي الماكينة بشكل قياسي بلون رئيسي أزرق ولمسات برتقالية. يمكن تخصيص الألوان الأخرى مجاناً.
إن لوحة اسم معدنية افتراضية هو Goalon، والذي يمكن تخصيصه أيضاً دون أي تكلفة إضافية.
الخدمات الأساسية
التعبئة والتغليف الاحترافي
يتم تعبئة الماكينات في غلاف بلاستيكي وتوضع عليها ملصقات لسهولة التعرف عليها وتجميعها، ويتم تثبيتها داخل الحاوية بكابلات فولاذية.
دليل التثبيت
يتم توفير كتيبات إرشادية مخصصة مجانًا، ومقاطع فيديو للتشغيل والتركيب، بالإضافة إلى الدعم عبر الفيديو عن بُعد.
يعمل التكوين القياسي عند 15-20 م/دقيقة. يمكن أن تصل التكوينات المتطورة إلى 30-40 م/دقيقة, وحتى السرعات الأعلى يمكن تخصيصها وفقًا لمتطلبات الإنتاج المحددة.
تتراوح مدة التسليم بين 30 و40 يومًا بعد تقديم الطلب، وتختلف حسب مستوى التخصيص وموقع المورد. وعادةً ما نحتاج إلى 35 يومًا لتجهيز الآلات القياسية.
نعم. نحن مصنعون محترفون ننتج ملفات تعريف قياسية في السوق وملفات تعريف مخصصة. يمكننا أيضاً توقيع اتفاقية لضمان عدم مشاركة الرسم الخاص بك مع أطراف أخرى.
لا داعي للقلق. فآلاتنا مصممة لسهولة التركيب والتشغيل.
قبل الشحن، سننتهي من التجميع الرئيسي والاختبار في مصنعنا. عندما تصل الماكينة، ما عليك سوى وضعها في موضعها، وتوصيل مصدر الطاقة، ويمكنها البدء في العمل.
سنوفر لك أيضاً:
كتيبات مفصلة للتركيب والتشغيل
رسومات تخطيط الماكينة
مخططات الأسلاك
الدعم الفني عبر الإنترنت (مكالمة فيديو/صور/فيديوهات)
إذا لزم الأمر، يمكننا أيضًا ترتيب قدوم مهندس إلى مصنعك للمساعدة في التركيب والتدريب. يكمل العديد من عملائنا عملية التركيب بسلاسة من خلال إرشاداتنا عبر الإنترنت.
Yes. Hole size, spacing, quantity, and layout can all be customized according to customer drawings and silo assembly requirements.
