خط تولید
This highway guardrail w beam roll forming machine produces high-strength crash barriers with stable punching accuracy, continuous forming performance, and efficient automated stacking for large-volume highway projects.
- High-speed continuous production
- Heavy-duty forming stability
- Lower labor dependency
- عملکرد قابلاعتماد در درازمدت
We customize the highway guardrail w beam roll forming machine according to different guardrail beam profiles, thickness ranges, punching layouts, production speeds, and regional highway safety standards.
Ideal for highway guardrail manufacturers, infrastructure contractors, steel processing factories, and customers requiring high-volume production of heavy-duty W beam barrier systems.

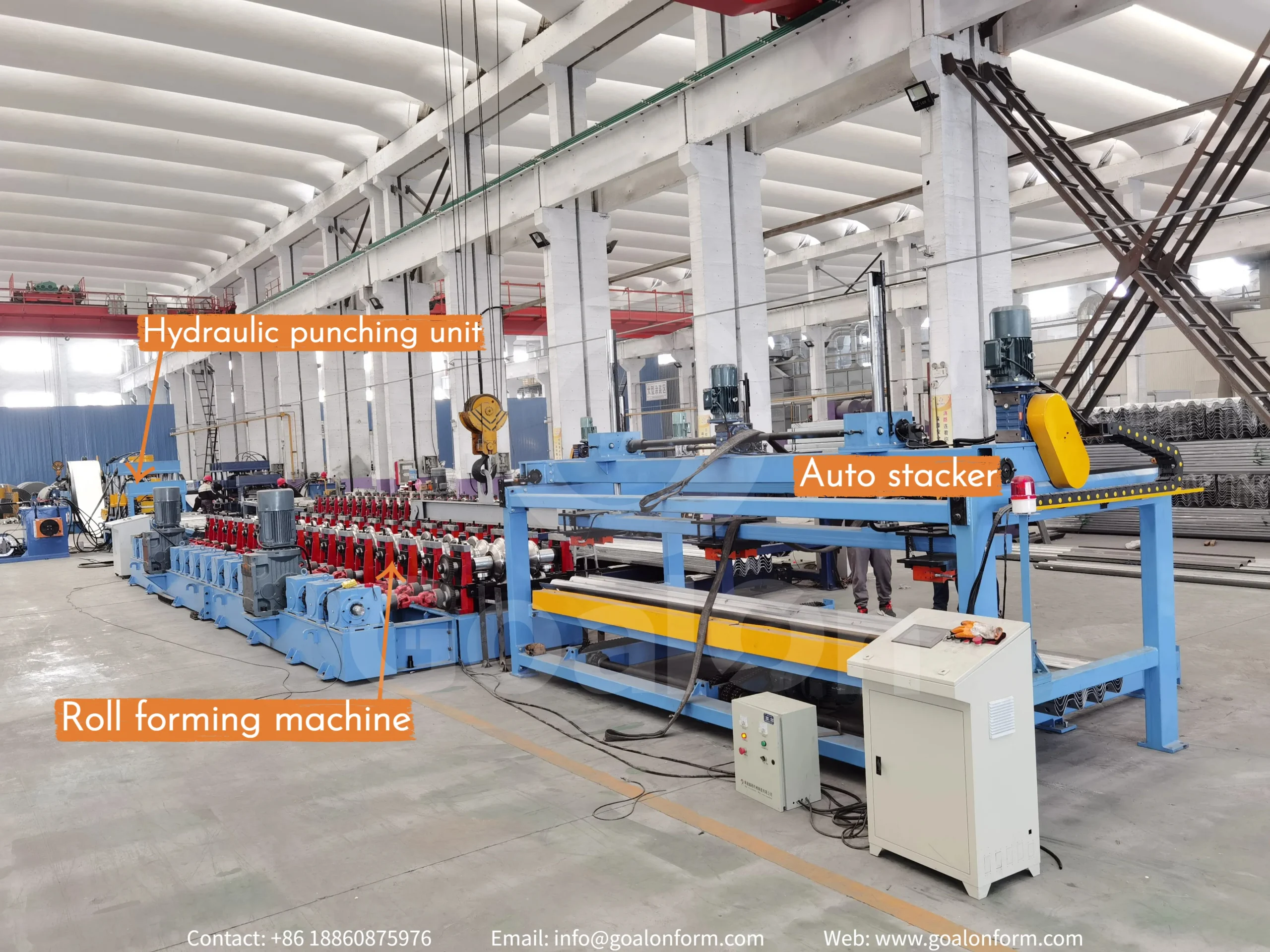

۱. نمودار جریان
Decoiler → Leveling machine → Servo feeder → Hydraulic punching unit → Hydraulic pre cut → Transport table → Roll forming machine → Auto stacker
| ۲. مشخصات پایه این خط | |||
| سرعت | ۱۵-۲۰ متر بر دقیقه،قابل تنظیم | اپراتور مورد نیاز است | ۱-۲ نفر |
| شاسی دستگاه | پنل دیواری | سیستم رانش | زنجیرها |
| بعد | LWH 7*1.8*2م | وزن | ۱۵T |
| ظرف | ۱*۴۰GP+(۱*۲۰GP) | منبع تغذیه | قابل سفارشیسازی |
| ۳. اجزای ماشین | |||
| بستهکن*۱ | ماشین شکلدهی رولی*۱ | واحد برش*۱ | کابینت کنترل PLC*1 |
| میز بیرون*۲ | جعبه ابزار*۱ | قطعات یدکی | |
*صرفاً جهت مرجع؛ مشروط به دستگاههای واقعی.
اطلاعات پروفایل

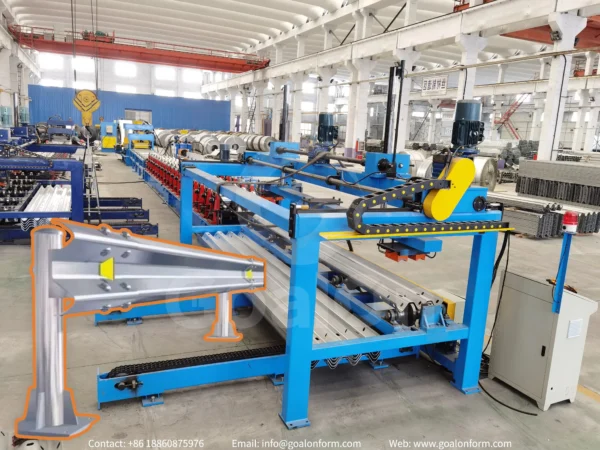

Highway guardrail W beam barriers absorb vehicle impact energy and improve roadside safety. Their corrugated wave-shaped design provides excellent strength, flexibility, and crash resistance.
Widely used in North America, South America, the Middle East, and Asia, highway guardrail beam barriers are commonly produced from galvanized steel by a highway guardrail w beam roll forming machine.
دستگاه رولفورمینگ چگونه کار میکند؟
جزئیات دستگاه
Steel Coil Decoiler+Leveler
The decoiler and leveling machine continuously feed steel coils into the roll forming machine. The leveling section removes coil stress and surface deformation, ensuring stable feeding accuracy and smooth profile forming quality.
| نوع توان | دفترچه راهنما | عرض کویل فولادی | حداکثر ۱۲۵۰ میلیمتر |
| ظرفیت بارگذاری | ۵/۷/۱۰ تن | گسترش محدوده | ۴۶۰-۵۰ میلیمتر |
واحد پانچ هیدرولیک
The servo feeder accurately controls feeding length and synchronizes material movement with the hydraulic punching unit. The hydraulic punching system creates precise mounting holes and slot patterns required for highway guardrail installation, ensuring dimensional consistency and efficient downstream roll forming production.

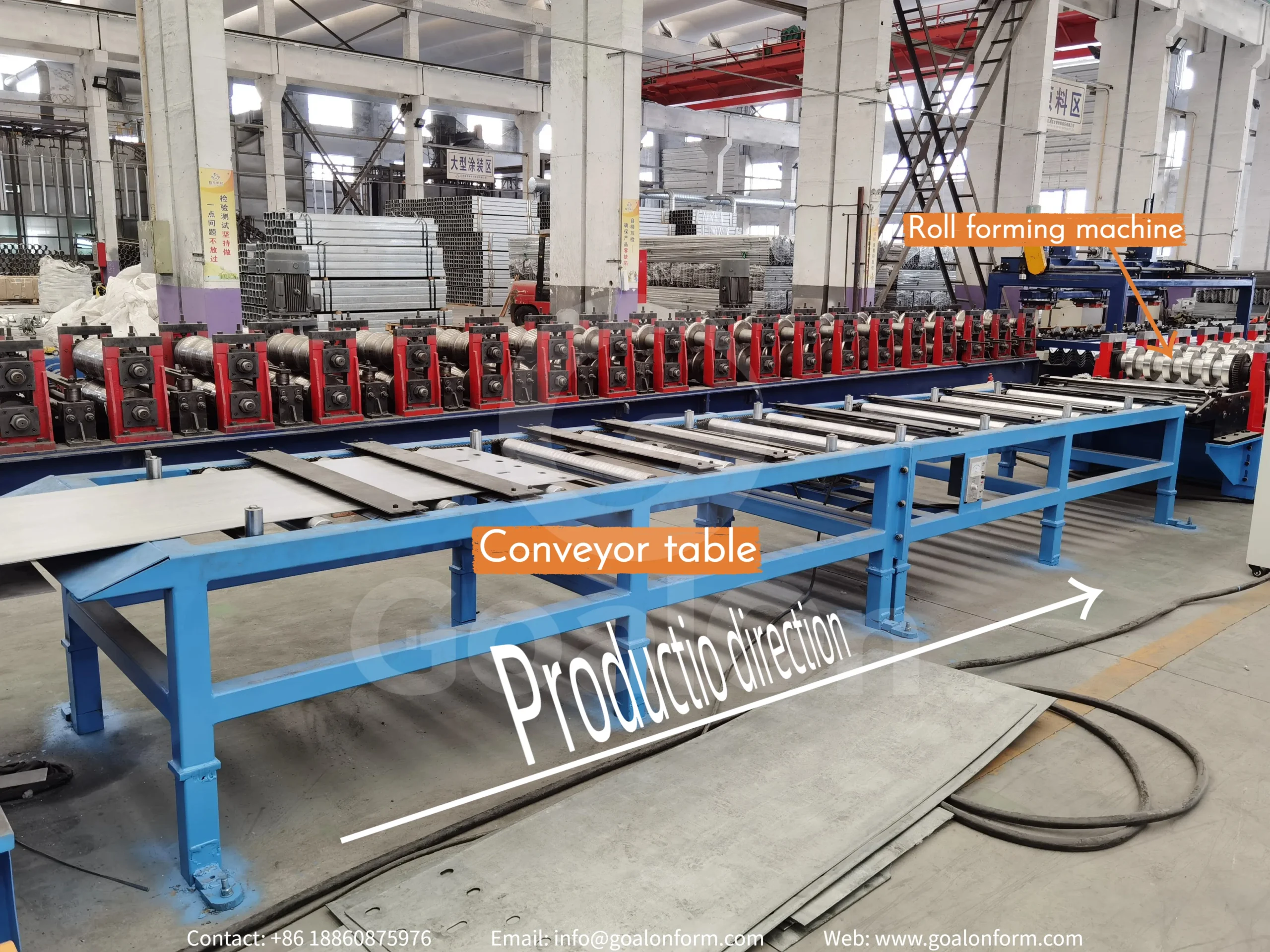

جدول حملونقل
The transport table transfers pre-cut sheets into the roll forming machine continuously, allowing punching and pre-cutting operations without stopping the main forming section during production.
ماشین شکلدهی نوردی
This highway guardrail w beam roll forming machine adopts cast-iron stands and a gearbox driving system for heavy-duty continuous production. Because guardrail material is thick and already punched, the forming machine requires higher rigidity, stronger transmission stability, and precise roll forming performance to prevent profile deformation.
| سرعت | ۲۰ متر در دقیقه | ایستگاه شکلدهی | ۱۸ غرفه |
| توان موتور | ۷.۵ کیلووات | قطر شفت | ۷۶ میلیمتر، یکپارچه |
| سیستم رانش | زنجیر | مواد رولیک | Gcr15،HRC58-62° |
| ساختار قاب | پنل دیواری | جنس شفت | آمادهسازی حرارتی ۴۰Cr |

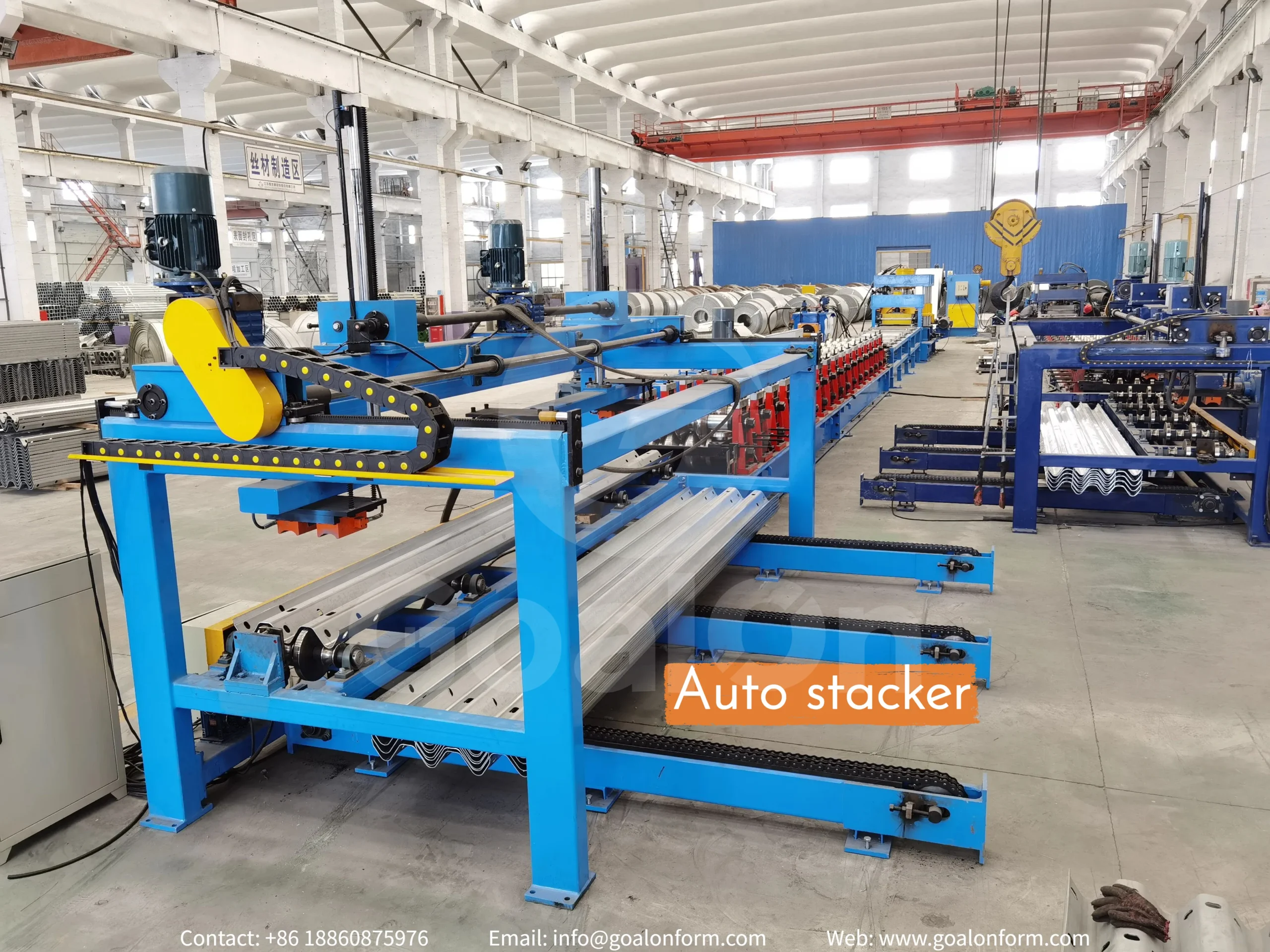

استاکر خودکار
Finished highway guardrail beams are typically 3-4 meters long and extremely heavy. The auto stacker reduces manual handling, improves production safety, increases collection efficiency, and keeps finished products neatly organized after roll forming.
| مورد | میز بیرون | استاکر خودکار |
| نوع | دستی / نیمهدستی | کاملاً خودکار |
| سرمایهگذاری | هزینهٔ کم | سرمایهگذاری اولیه بالاتر |
| کار | نیازمند جابجایی دستی | بهطور قابلتوجهی نیروی کار را کاهش میدهد |
| کارایی | مناسب برای سرعت کم تا متوسط | ایدهآل برای تولید با سرعت بالا |
| انعطافپذیری | بالا | متعادل |
| چینش | دستی، کمتر یکنواخت | خودکار، مرتب و یکنواخت |
| نگهداری | ساده | پیچیدهتر |
| کاربرد | خطوط تولید کوچک تا متوسط | تولید مداوم در مقیاس بزرگ |
کابینت کنترل PLC و انکودر
در یک خط فرمدهی نورد سرد، انکودر همراه با PLC کار میکند تا بازخورد آنی در مورد موقعیت و سرعت مواد فراهم آورد و بدین ترتیب تغذیهٔ دقیق، فرمدهی همگام و کنترل دقیق طول برای برش و پانچ را تضمین نماید.
سرعت تولید، طول محصول و مقدار را میتوان در کابینت کنترل تنظیم کرد. زبان نمایشگر را میتوان مطابق با نیازهای مشتری سفارشیسازی کرد.
Customizable Roll Forming Solutions
Our High Speed 3 Wave Highway Guardrail Barrier Roll Forming Machine offers comprehensive customization options to meet diverse road safety requirements for highways, expressways, bridges, ramps, and other transportation infrastructure projects.
از ابعاد قابل تنظیم پروفیل تا واحدهای یکپارچه سوراخکاری و برجستهکاری، ما هر جزء را برای تولید مداوم با سرعت بالا سفارشی میکنیم.
| مواد | ضخامت | سرعت تولید | سطح اتوماسیون |
| سوراخشدگی | برجستهکاری | برش | رنگ دستگاه |
| یک دستگاه برای اندازههای مختلف پروفیل | …… | ||
خدمات و پشتیبانی جامع
طراحیهای ایمنی
پوششهای ایمنی اختیاری برای محافظت از اپراتورها در برابر قطعات متحرک در دسترس هستند و در عین حال ایمنی و انطباق با مقررات محیط کار را بهبود میبخشند.
گارانتی
گارانتی دو ساله همراه با پشتیبانی فنی مادامالعمر و خدمات پس از فروش.
بستهبندی حرفهای
ماشینها در فیلم پلاستیکی بستهبندی شده و برای شناسایی و مونتاژ آسان برچسبگذاری شدهاند و با کابلهای فولادی درون کانتینر محکم شدهاند.
راهنمای نصب
علاوه بر خدمات نصب و آموزش حضوری با هزینه، ما پیش از ارسال، دفترچههای راهنمای نصب و بهرهبرداری و همچنین ویدیوهای آموزشی را برای راهنمایی ارائه میدهیم.
ماشینهای رولفورمینگ با تحویل در سراسر جهان
از کارخانه ما تا مشتریان سراسر جهان.
ماشینهای شکلدهی رولی ما با موفقیت به مشتریان در کشورهای مختلف و صنایع گوناگون از جمله ساختوساز، سیستمهای ذخیرهسازی، نصب خورشیدی و ساخت قطعات فولادی تحویل داده شدهاند.
هر پروژه، بازتابدهنده تخصص مهندسی، توان تولید و تعهد ما به ارائه راهحلهای قابل اعتماد شکلدهی فلزات برای موفقیت بلندمدت مشتریان است.
پرسشهای متداول
پیکربندی استاندارد در ... کار میکند. ۱۵–۲۰ متر بر دقیقه. پیکربندیهای ردهبالا میتوانند به ۳۰–۴۰ متر در دقیقه, و حتی سرعتهای بالاتر را میتوان مطابق با نیازهای تولید خاص سفارشیسازی کرد.
Lead times range from 40-60 days post-order, varying by customization level and supplier location. We typically require 50 days for standard machines.
For heavy and long highway guardrail products, the auto stacker significantly reduces labor intensity, improves safety, and increases production efficiency during continuous roll forming production.
بله. ما یک تولیدکننده حرفهای هستیم که هم پروفایلهای استاندارد بازار و هم پروفایلهای سفارشی را تولید میکند. همچنین میتوانیم قراردادی امضا کنیم تا اطمینان حاصل شود که نقشهی شما با سایر طرفها به اشتراک گذاشته نشود.
نیازی به نگرانی نیست. دستگاههای ما برای نصب و کارکرد آسان طراحی شدهاند.
قبل از ارسال، ما مونتاژ اصلی و آزمایشها را در کارخانهمان به پایان میرسانیم. وقتی دستگاه برسد، شما فقط کافی است آن را در محل مناسب قرار دهید، منبع تغذیه را وصل کنید و میتواند شروع به کار کند.
ما همچنین ارائه خواهیم داد:
دفترچههای راهنمای نصب و بهرهبرداری
نقشههای چیدمان ماشینآلات
نقشههای سیمکشی
پشتیبانی فنی آنلاین (تماس ویدیویی / عکسها / ویدیوها)
در صورت نیاز، ما میتوانیم مهندس را برای کمک به نصب و آموزش به کارخانه شما اعزام کنیم. بسیاری از مشتریان ما با راهنماییهای آنلاین ما نصب را بهخوبی به پایان میرسانند.
