High-efficiency PBR roof panel roll forming line designed for continuous production, ensuring stable forming quality, fast output, and reliable operation for roofing applications.
- Higher speed compared to stop-to-cut systems
- Improved efficiency and output capacity
- Reduced downtime and smoother operation
Flexible design supports full customization for various PBR panel profiles, meeting different market standards and project-specific technical requirements.
Suitable for roofing manufacturers, steel service centers, and machine distributors aiming to improve productivity and expand product range.
1. مخطط التدفق

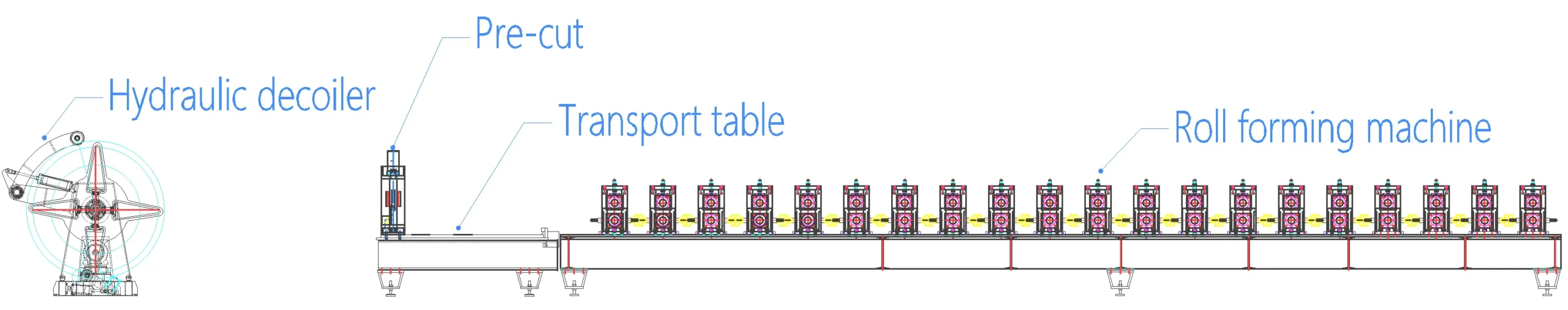

Decoiler → Guiding → Servo flying cut → Transport table → Roll forming machine → Out table
| 2. المواصفات الأساسية لهذا الخط | |||
| السرعة | 15-20 م/دقيقة، قابلة للتخصيص | المشغل المطلوب | 1-2 شخص |
| إطار الماكينة | لوحة الحائط | نظام القيادة | السلاسل |
| البُعد | سعة 7*1.8*2 متر | الوزن | 15T |
| حاوية | 1*40 جرام + (1*20 جرام) | مزود الطاقة | قابل للتخصيص |
| 3. مكونات الماكينة | |||
| ديكويلر*1 | Servo pre-cut unit*1 | ماكينة التشكيل بالدلفنة*1 | خزانة التحكم PLC*1 |
| الجدول الخارجي*2 | صندوق الأدوات*1 | قطع الغيار | Transport table*1 |
*للاسترشاد فقط؛ مع مراعاة الآلات الفعلية.
معلومات الملف الشخصي
PBR roof panel is widely used for roofing and wall cladding in residential, commercial, and light industrial buildings.

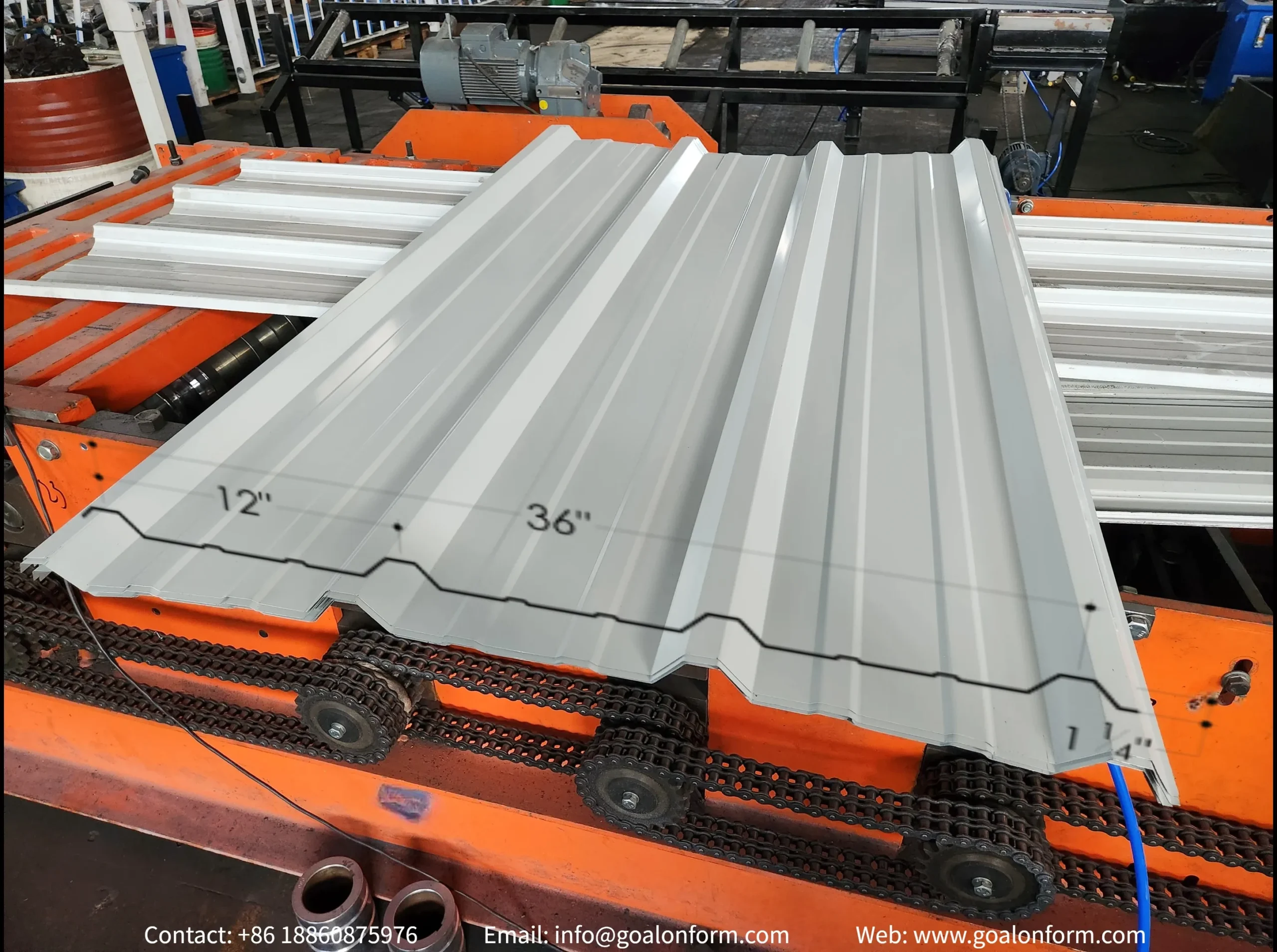

It features a trapezoidal rib profile with high ribs and flat pans, providing excellent load-bearing capacity, efficient water drainage, and improved structural rigidity. This profile is especially popular in regions such as South Africa, India, and Southeast Asia.
كيف تعمل ماكينة التشكيل بالدرفلة؟
تفاصيل الماكينة
آلة فك اللفائف الفولاذية
The decoiler holds and uncoils steel coils, ensuring smooth, continuous feeding into the roll forming machine and maintaining consistent panel quality.
Hydraulic decoilers provide precise tension control and stable coil handling, improving efficiency and reducing waste.
For cost-conscious buyers, manual and electric decoilers are options: manual for simple, economical operation; electric for faster, moderately automated feeding.
| نوع الطاقة | يدوي | عرض لفائف الصلب | 1250 مم كحد أقصى |
| سعة التحميل | 5/7/10 طن | توسيع النطاق الموسع | 460-50 مم |
Servo Cutting Device

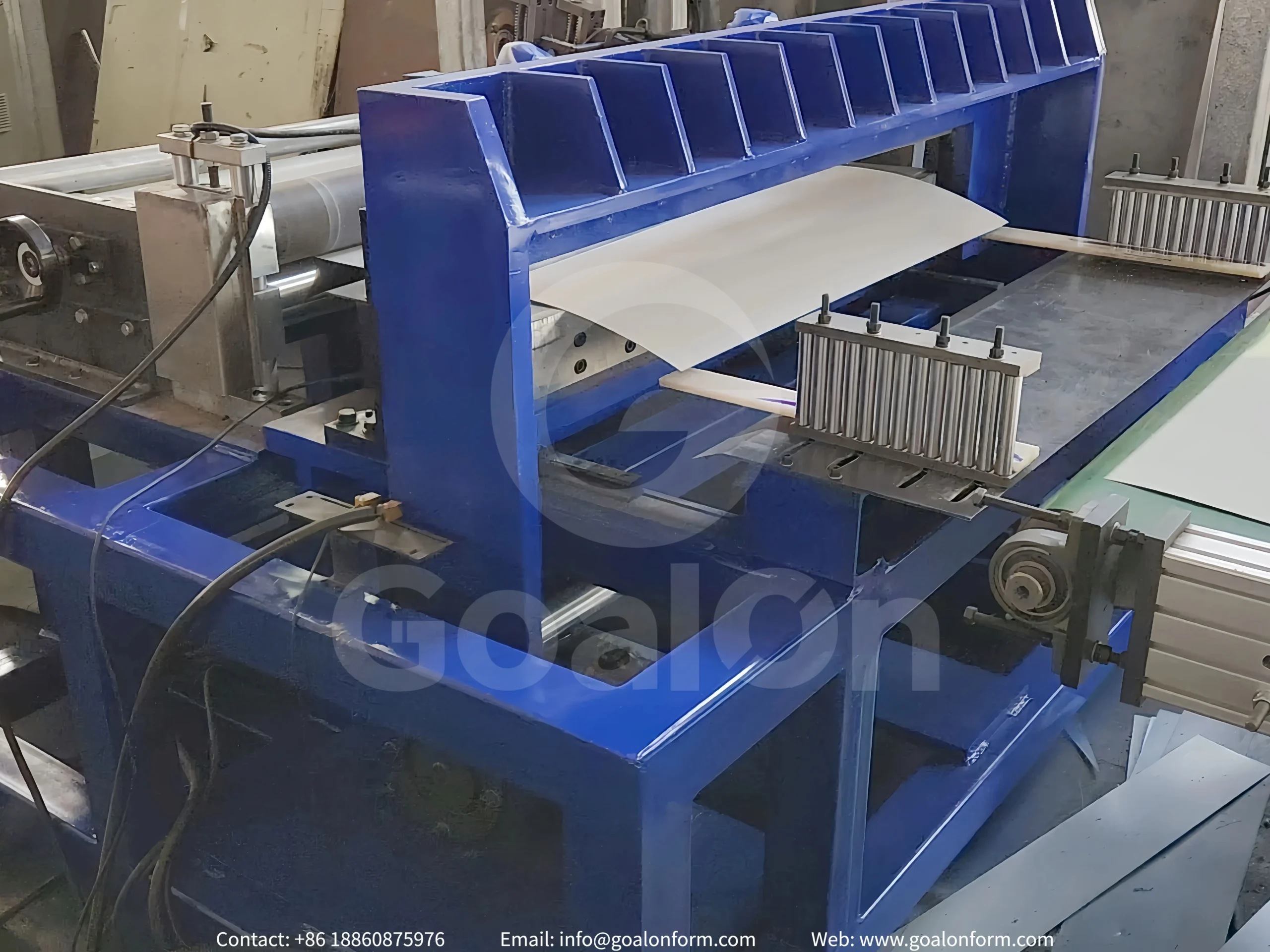

The servo flying pre-cut ensures clean, precise cuts with smooth edges and no burrs, maintaining high-quality panel appearance and dimensional accuracy.
Compared to traditional post-cut systems, which must match the panel profile, the flying pre-cut offers higher flexibility for different profiles, faster production, and lower maintenance costs.
| نوع الطاقة | Electrical cut |
| Position | Before forming |
| مادة الشفرة | Cr12MoV |
| عند القطع | أعمال التشكيل |
| تفاوت الطول | ≤±1 مم |
جدول النقل

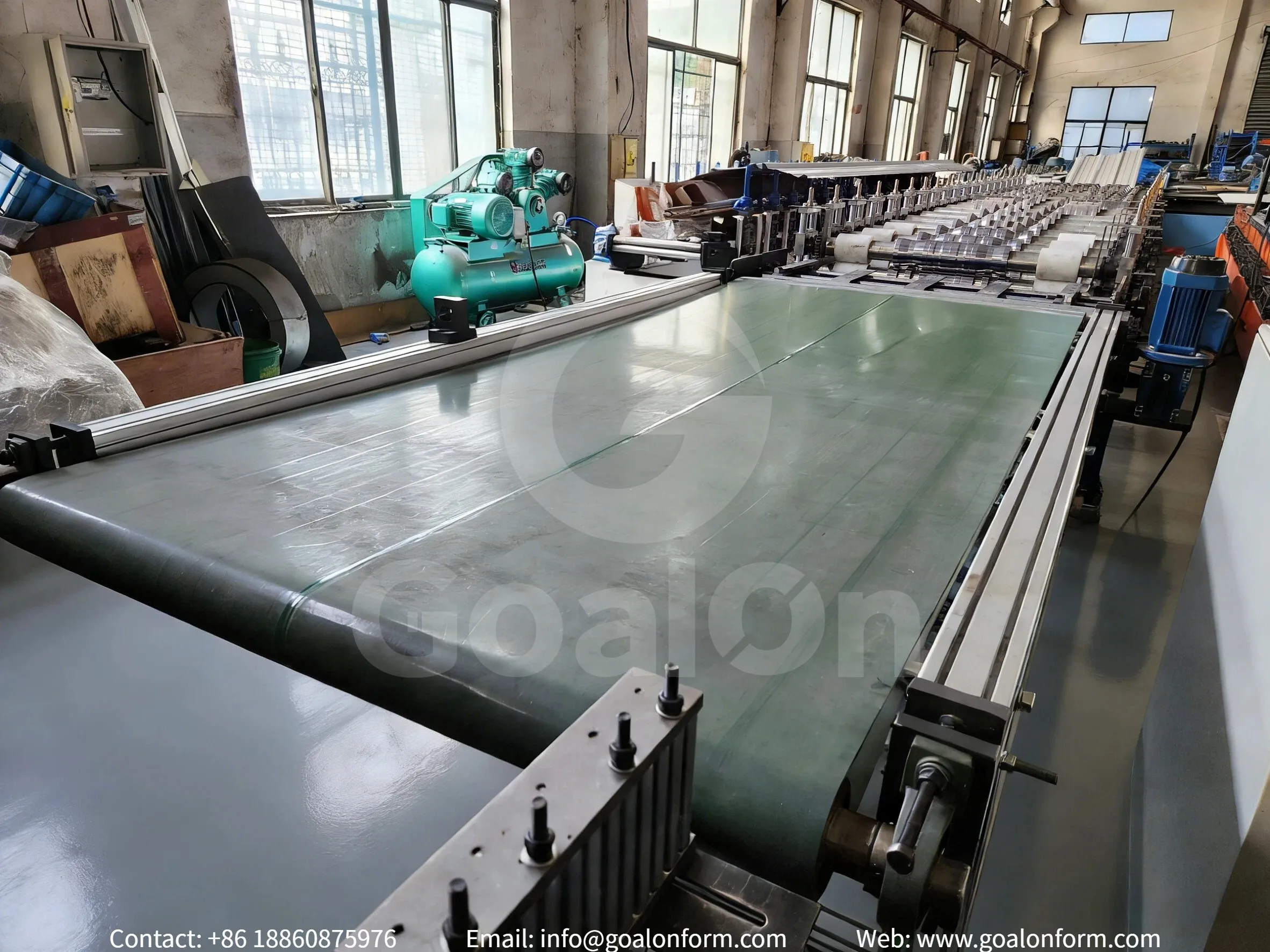

An electric transfer table is installed between the pre-cutting unit and the roll forming machine to buffer material flow.
It allows continuous operation by compensating for cutting time, preventing machine stoppage, and improving overall production efficiency and line stability.
ماكينة التشكيل بالدرفلة

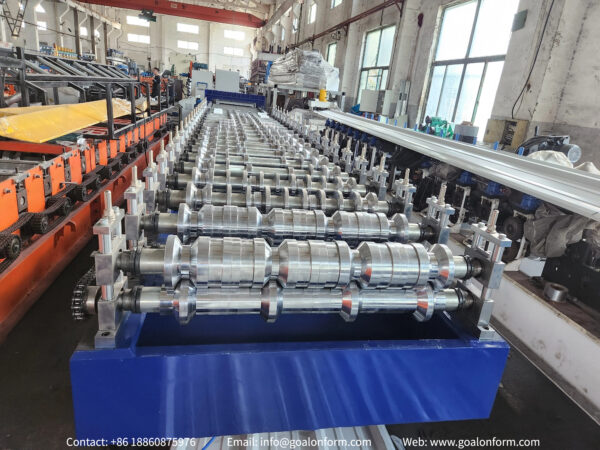

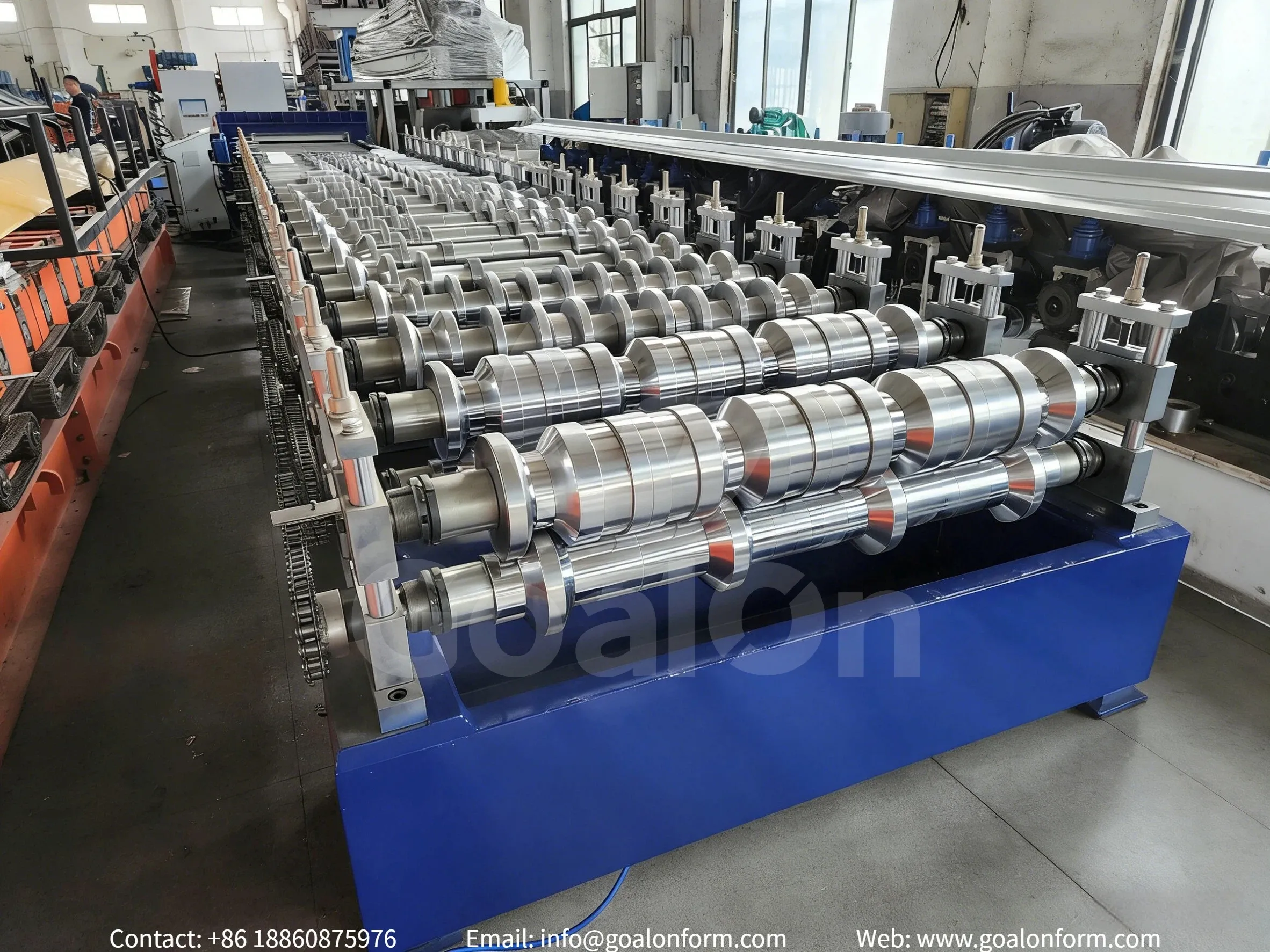

The roll forming machine is the core unit for shaping PBR roof panels, using multiple forming stations to gradually form the ribbed trapezoidal profile.

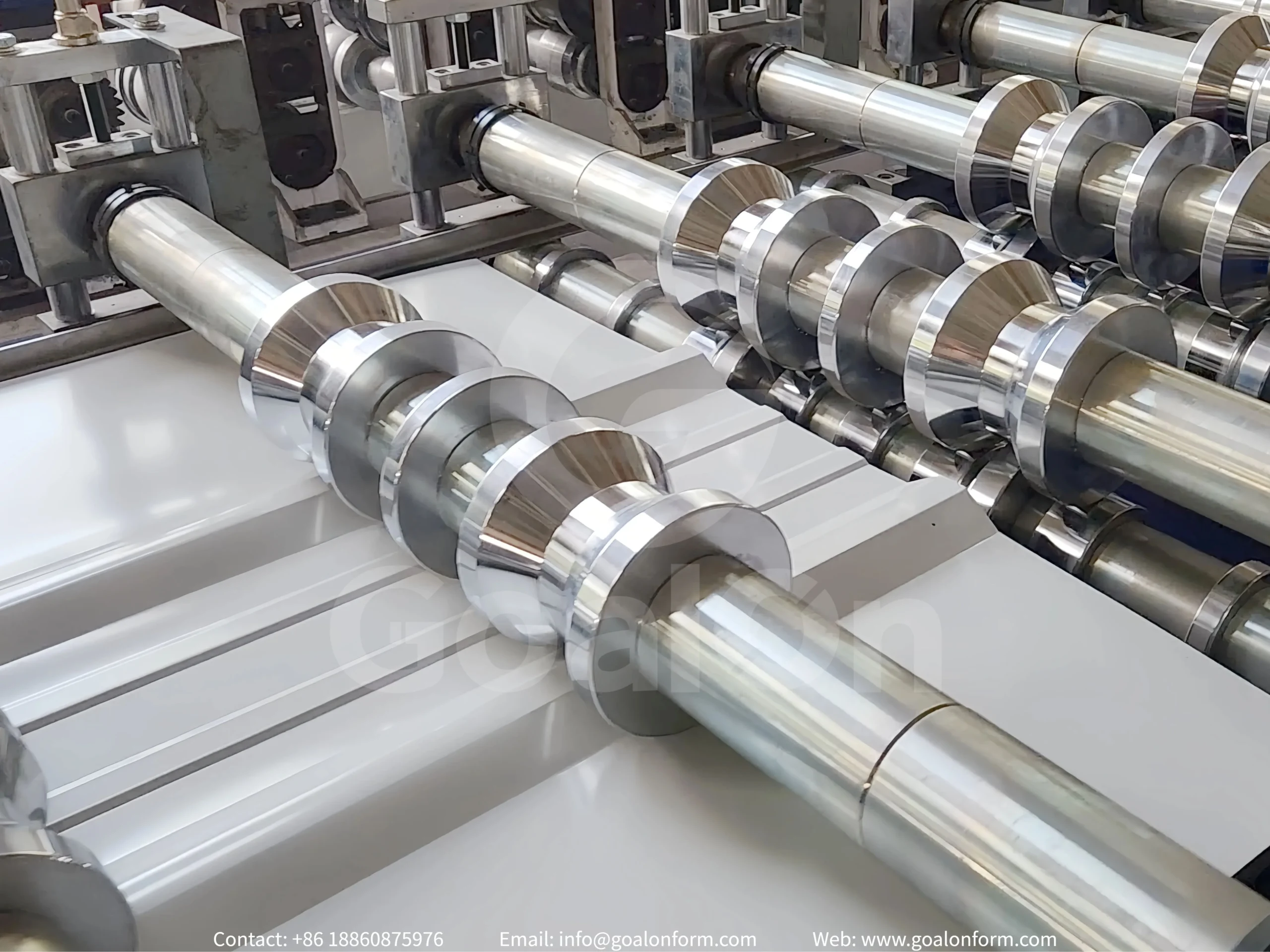

It ensures accurate dimensions, smooth surface finish, stable operation, and consistent panel quality, making it ideal for continuous, high-speed production.
| السرعة | 20 م/دقيقة | محطة التشكيل | 18 منصة |
| قوة المحرك | 7.5 كيلو واط | قطر العمود | 76 مم، صلب |
| نظام القيادة | السلسلة | مادة الأسطوانة | Gcr15,HRC58-62° درجة مئوية |
| هيكل الإطار | لوحة الحائط | مادة العمود | معالجة حرارية 40Cr 40Cr |
كونفيور
بعد التقطيع، يمكن جمع ألواح السقف IBR بواسطة طاولة خارجية أو مكدس آلي، حسب متطلبات الإنتاج.
| العنصر | جدولنا | مكدس آلي |
| النوع | يدوي / شبه يدوي | تلقائي بالكامل |
| الاستثمار | منخفضة التكلفة | استثمار أولي أعلى |
| العمل | يتطلب مناولة يدوية | يقلل من العمالة بشكل كبير |
| الكفاءة | مناسب للسرعات المنخفضة إلى المتوسطة | مثالي للإنتاج عالي السرعة |
| المرونة | مرتفع | معتدل |
| التكديس | يدوي، وأقل اتساقًا | تلقائي، وأنيق، ومتسق |
| الصيانة | بسيط | أكثر تعقيدًا |
| التطبيق | خطوط الإنتاج الصغيرة والمتوسطة | إنتاج مستمر على نطاق واسع |
تصاميم السلامة
أغطية السلاسل يتم تركيبها لحماية المشغلين وإطالة عمر خدمة السلسلة. أغطية شبكية كاملة الماكينة (قابلة للانزلاق) توفر الرؤية مع السلامة. أغطية من النوع القلاب ضمان وصول مريح مع حماية محسنة.
علامات السلامة يتم تطبيقها لتنبيه المشغلين باستمرار.
خزانة التحكم PLC وأداة التشفير
في خط التشكيل بالدلفنة على البارد، يعمل جهاز التشفير مع وحدة التحكم المنطقي القابلة للبرمجة (PLC) لتوفير تغذية مرتدة في الوقت الفعلي حول موضع المواد وسرعتها، مما يضمن تغذية دقيقة وتشكيل متزامن وتحكم دقيق في الطول للقطع والتثقيب.
يمكن ضبط سرعة الإنتاج وطول المنتج والكمية على خزانة التحكم. يمكن تخصيص لغة العرض وفقًا لمتطلبات العميل.
تفاصيل التخصيص الأخرى
تأتي الماكينة بشكل قياسي بلون رئيسي أزرق ولمسات برتقالية. يمكن تخصيص الألوان الأخرى مجاناً.
إن لوحة اسم معدنية افتراضية هو Goalon، والذي يمكن تخصيصه أيضاً دون أي تكلفة إضافية.
ترقية اختيارية —— آلة تغليف الأفلام
- يحمي سطح الألواح من الخدوش أثناء التشكيل والقطع والتكديس
- يحسّن مظهر الألواح النهائية، لا سيما بالنسبة لألواح التسقيف المطلية مسبقًا والفاخرة
- يقلل من حالات الرفض وإعادة العمل الناتجة عن تلف السطح
- يوفر حماية إضافية أثناء المناولة والتعبئة والنقل
- يزيد من قيمة المنتج في مشاريع الأسقف الفاخرة
الخدمات الأساسية
التعبئة والتغليف الاحترافي
يتم تعبئة الماكينات في غلاف بلاستيكي وتوضع عليها ملصقات لسهولة التعرف عليها وتجميعها، ويتم تثبيتها داخل الحاوية بكابلات فولاذية.
دليل التثبيت
Free customized manuals, operation videos, installation videos, and remote video support are provided.
يعمل التكوين القياسي عند 15-20 م/دقيقة. يمكن أن تصل التكوينات المتطورة إلى 30-40 م/دقيقة, وحتى السرعات الأعلى يمكن تخصيصها وفقًا لمتطلبات الإنتاج المحددة.
تتراوح المهل الزمنية من 30-50 يومًا بعد الطلب، وتختلف حسب مستوى التخصيص وموقع المورد. ونحتاج عادةً إلى 45 يومًا للماكينات القياسية.
نعم. بعد التواصل معك بشأن متطلباتك، يمكننا أولاً تقديم عرض أسعار وحل مماثل استنادًا إلى ملف تعريف قريب من احتياجاتك للرجوع إليه. وبمجرد توفر الرسم الدقيق، يمكننا تحديث عرض الأسعار والتكوين وفقًا لذلك في أي وقت.
نعم. نحن مصنعون محترفون ننتج ملفات تعريف قياسية في السوق وملفات تعريف مخصصة. يمكننا أيضاً توقيع اتفاقية لضمان عدم مشاركة الرسم الخاص بك مع أطراف أخرى.
لا داعي للقلق. فآلاتنا مصممة لسهولة التركيب والتشغيل.
قبل الشحن، سننتهي من التجميع الرئيسي والاختبار في مصنعنا. عندما تصل الماكينة، ما عليك سوى وضعها في موضعها، وتوصيل مصدر الطاقة، ويمكنها البدء في العمل.
سنوفر لك أيضاً:
كتيبات مفصلة للتركيب والتشغيل
رسومات تخطيط الماكينة
مخططات الأسلاك
الدعم الفني عبر الإنترنت (مكالمة فيديو/صور/فيديوهات)
إذا لزم الأمر، يمكننا أيضًا ترتيب قدوم مهندس إلى مصنعك للمساعدة في التركيب والتدريب. يكمل العديد من عملائنا عملية التركيب بسلاسة من خلال إرشاداتنا عبر الإنترنت.
يتم دفع إيداع 30% قبل الإنتاج، ويتم دفع الرصيد بعد تأكيد الفحص، قبل الشحن.
