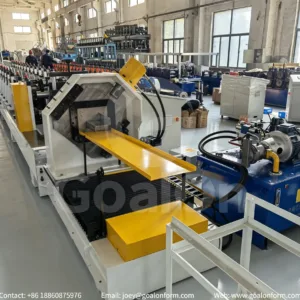

This Z purlin roll forming machine is designed for continuous production of punched Z purlins with stable dimensions, accurate hole positioning, and high forming efficiency. It is widely used for steel structure buildings requiring fast installation, structural strength, and consistent profile quality.
Recommended for steel structure manufacturers, construction material suppliers, and factories producing punched Z purlins for warehouses, workshops, and commercial buildings.
Recommended for warehouse racking manufacturers, industrial storage system suppliers, and customers requiring high-strength heavy-duty uprights with stable punching accuracy and continuous production capability.
1. Fluxograma
Decoiler → Leveling machine → Servo feeder → Hydraulic punching unit → Roll forming machine → Flying hydraulic cut → out table
| 2. Especificações básicas desta linha | |||
| Velocidade | 15-20m/min, personalizável | Operador necessário | 1-2 pessoas |
| Estrutura da máquina | Painel de parede | Sistema de condução | Correntes |
| Dimensão | LWH 7*1,8*2m | Peso | 15T |
| Contentor | 1*40GP+(1*20GP) | Fonte de alimentação | Personalizável |
| 3. Componentes da máquina | |||
| Decoiler*1 | Máquina de formação de rolos*1 | Unidade de corte*1 | Armário de controlo PLC*1 |
| Quadro de saída*2 | Caixa de ferramentas*1 | Peças de substituição | |
*Apenas para referência; sujeito às máquinas actuais.
Informações sobre o perfil
Z purlins are widely used as roof and wall supporting members in steel structure buildings. Their angular profile design provides high structural strength while reducing material consumption.
They are commonly manufactured from galvanized steel or black steel coils by a Z purlin roll forming machine. Popular markets include the Middle East, South America, Southeast Asia, Africa, and Eastern Europe.
Como funciona a máquina formadora de rolos?
Detalhes da máquina
Hydraulic Decoiler And Leveling Machine
The decoiler supports stable coil feeding, while the leveling machine removes coil stress and surface deformation through multiple leveling rollers, ensuring smooth feeding and accurate forming quality.
| Tipo de alimentação | Manual | Largura da bobina de aço | Máximo de 1250 mm |
| Capacidade de carga | 5/7/10 Tonelada | Expansão da gama | 460-50mm |
Máquina formadora de rolos
The roll forming machine is the core section of the Z purlin roll forming machine, where the steel strip is gradually shaped into the required Z profile through a series of precisely designed roller stations. The cast-iron stand structure provides excellent rigidity and vibration resistance, helping maintain forming accuracy during long production runs. The chain driving system ensures stable power transmission to each forming station, offering reliable performance, easy maintenance, and cost-effective operation. This configuration is widely used for producing high-quality Z purlins with consistent dimensions and smooth profile surfaces.
| Velocidade | 20m/min | Estação de moldagem | 18 suportes |
| Potência do motor | 7,5Kw | Diâmetro do eixo | 76mm, sólido |
| Sistema de condução | Cadeia | Material do rolo | Gcr15,HRC58-62° |
| Estrutura do quadro | Painel de parede | Material do veio | Tratamento térmico 40Cr |
High-speed flying hydraulic cut
The flying hydraulic cutting unit performs continuous profile cutting without stopping the roll forming machine. During cutting, the cutting carriage synchronizes with the profile speed, creating relative static movement to achieve accurate cutting and maintain high production efficiency.
Projectos de segurança
Coberturas de correntes são instalados para proteger os operadores e prolongar a vida útil da corrente. Coberturas de malha de máquina completa (deslizáveis) proporcionam visibilidade com segurança. Tampas tipo flip asseguram um acesso conveniente com proteção reforçada.
Sinais de segurança são aplicadas para alertar continuamente os operadores.
Armário de controlo PLC e codificador
Numa linha de perfilagem a frio, o codificador trabalha com o PLC para fornecer feedback em tempo real sobre a posição e a velocidade do material, assegurando uma alimentação precisa, uma perfilagem sincronizada e um controlo preciso do comprimento para corte e perfuração.
A velocidade de produção, o comprimento do produto e a quantidade podem ser definidos no quadro de controlo. O idioma do ecrã pode ser personalizado de acordo com os requisitos do cliente.
Outros detalhes de personalização
A máquina é fornecida de série com uma cor principal azul e detalhes em laranja. Outras cores podem ser personalizadas gratuitamente.
O placa de identificação metálica predefinida é o Goalon, que também pode ser personalizado sem custos adicionais.
Serviços básicos
Embalagem profissional
As máquinas são embaladas em película de plástico e etiquetadas para facilitar a identificação e a montagem, e fixadas no interior do contentor com cabos de aço.
Guia de instalação
São fornecidos manuais personalizados gratuitos, vídeos de funcionamento, vídeos de instalação e suporte de vídeo remoto.
Yes. The roll forming machine supports automatic adjustment for different upright widths and profile specifications with fast size change capability.
Os prazos de entrega variam entre 30-40 dias após a encomenda, variando consoante o nível de personalização e a localização do fornecedor. Normalmente, necessitamos de 35 dias para máquinas padrão.
Sim. Somos um fabricante profissional que produz tanto perfis padrão de mercado como perfis personalizados. Também podemos assinar um acordo para garantir que o seu desenho não será partilhado com outras partes.
Yes. Punching molds can be customized according to customer drawings, including hole size, spacing, and special slot designs.
Não há necessidade de se preocupar. As nossas máquinas foram concebidas para serem fáceis de instalar e utilizar.
Antes do envio, terminaremos a montagem principal e os testes na nossa fábrica. Quando a máquina chega, só precisa de a colocar na posição, ligar a fonte de alimentação e pode começar a trabalhar.
Também forneceremos:
manuais pormenorizados de instalação e funcionamento
desenhos de disposição de máquinas
diagramas de cablagem
apoio técnico em linha (videochamada / fotografias / vídeos)
Se necessário, também podemos organizar a deslocação de um engenheiro à sua fábrica para ajudar na instalação e na formação. Muitos dos nossos clientes concluem a instalação sem problemas com a nossa orientação online.
