خط الإنتاج

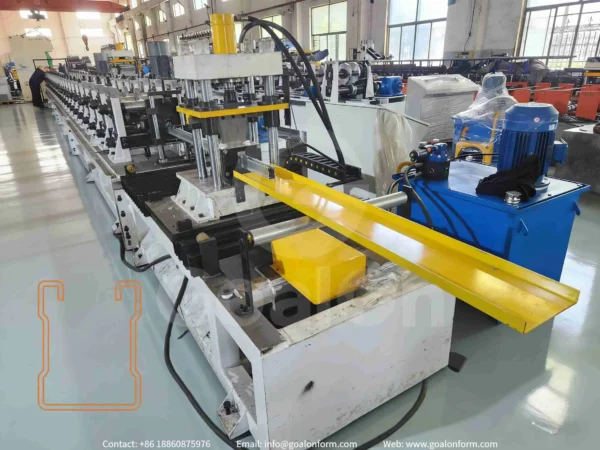

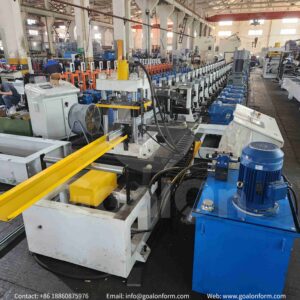

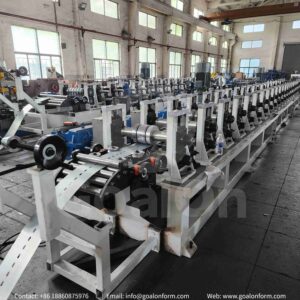

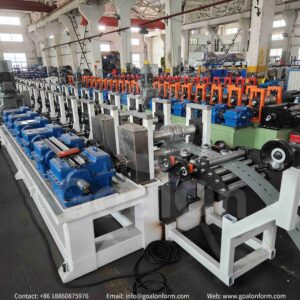

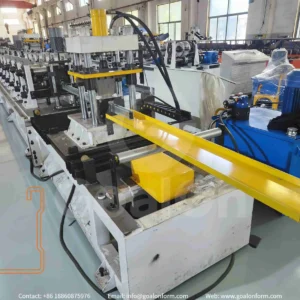

This strut channel roll forming machine delivers high-speed, fully automated production of precision slotted strut channels for electrical, solar, and structural support applications.
- كفاءة إنتاجية عالية
- Heavy-duty frame stability
- Multi-size flexible production
We can customize the strut channel roll forming machine configuration according to different profile dimensions, hole patterns, material thicknesses, and automatic production requirements.
Ideal for manufacturers producing solar mounting systems, electrical support systems, cable management products, and construction framing components requiring efficient multi-size strut channel production.
1. مخطط التدفق

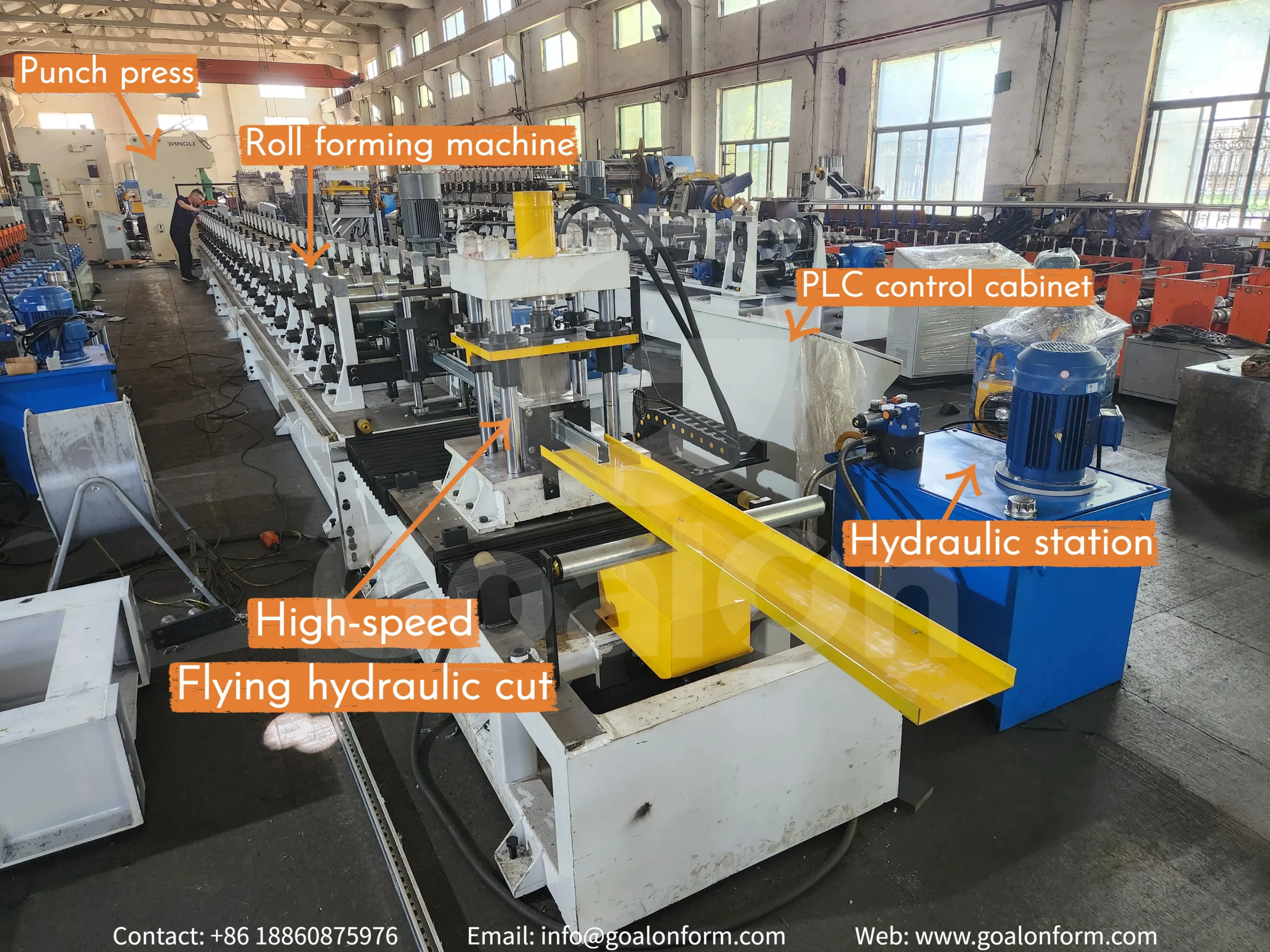

Combined Decoiler & Leveling Machine → Servo Feeder → Punch Press → Roll Forming Machine → Flying Hydraulic Cutting → Run Out Table
| 2. المواصفات الأساسية لهذا الخط | |||
| السرعة | 15-20 م/دقيقة، قابلة للتخصيص | المشغل المطلوب | 1-2 شخص |
| إطار الماكينة | لوحة الحائط | نظام القيادة | السلاسل |
| البُعد | سعة 7*1.8*2 متر | الوزن | 15T |
| حاوية | 1*40 جرام + (1*20 جرام) | مزود الطاقة | قابل للتخصيص |
| 3. مكونات الماكينة | |||
| ديكويلر*1 | ماكينة التشكيل بالدلفنة*1 | وحدة القطع*1 | خزانة التحكم PLC*1 |
| الجدول الخارجي*2 | صندوق الأدوات*1 | قطع الغيار | |
*للاسترشاد فقط؛ مع مراعاة الآلات الفعلية.
معلومات الملف الشخصي
Strut channel is widely used for supporting electrical wiring, HVAC systems, solar structures, pipelines, and industrial framing. Its U-shaped profile with slots provides flexible assembly and strong load-bearing performance.
Popular in North America, Europe, the Middle East, and Southeast Asia, strut channels are commonly manufactured from galvanized steel, hot rolled steel, stainless steel, or pre-coated steel using a strut channel roll forming machine.
كيف تعمل ماكينة التشكيل بالدرفلة؟
تفاصيل الماكينة
آلة فك لفائف الصلب المزودة بجهاز تسوية
The combined decoiler and leveling unit saves factory space while improving coil feeding stability. Compared with separate machines, this compact solution reduces material deviation and supports smoother roll forming machine operation.
| نوع الطاقة | يدوي | عرض لفائف الصلب | 1250 مم كحد أقصى |
| سعة التحميل | 5/7/10 طن | توسيع النطاق الموسع | 460-50 مم |

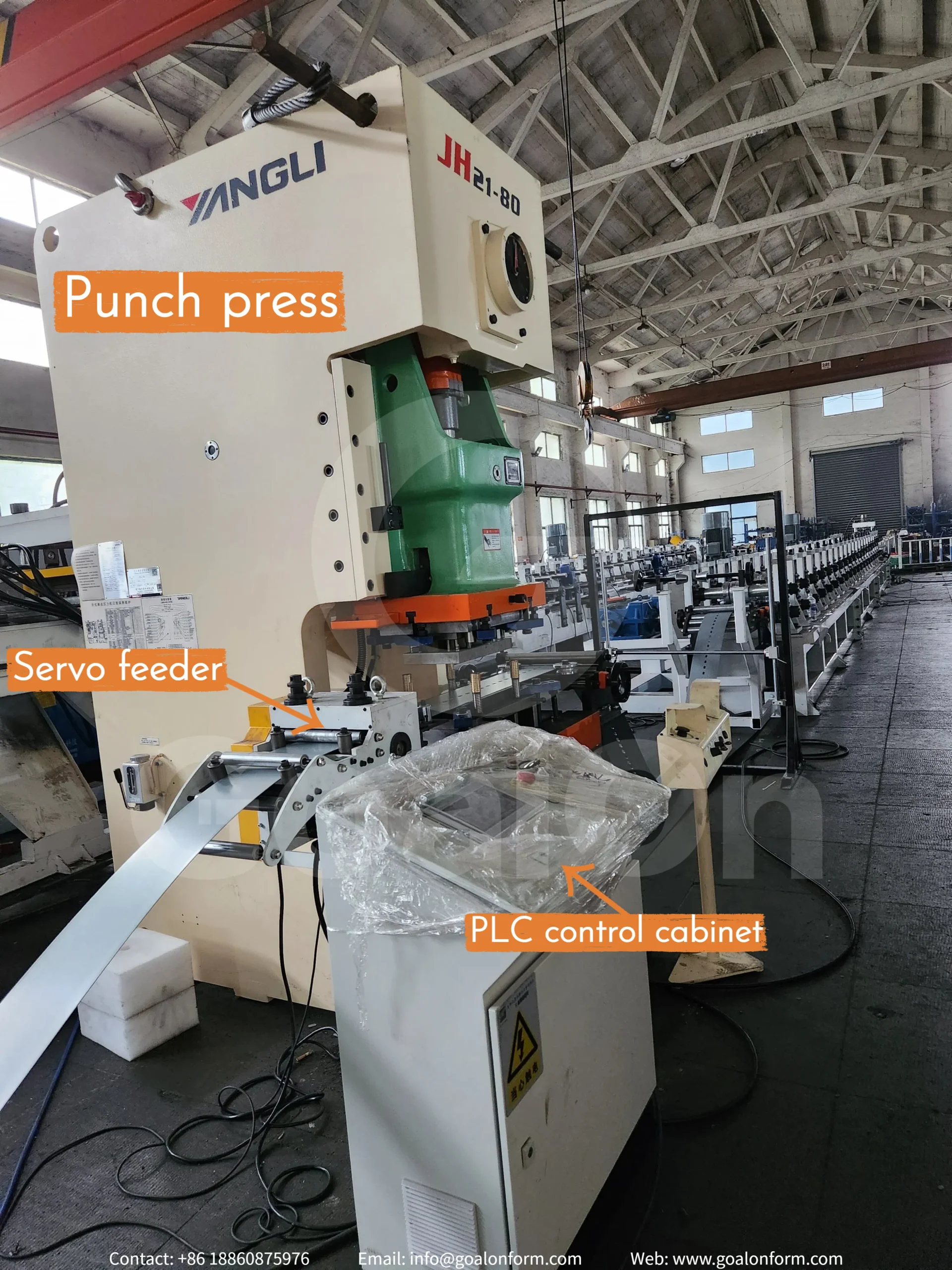

Servo Feeder & Punch Press
The servo feeder ensures accurate feeding length before punching.
The punch press creates slots and holes with high precision and stable repeatability, which is critical for strut channel installation compatibility. Hydraulic punching or lower-speed pneumatic solutions are also available for different production budgets.

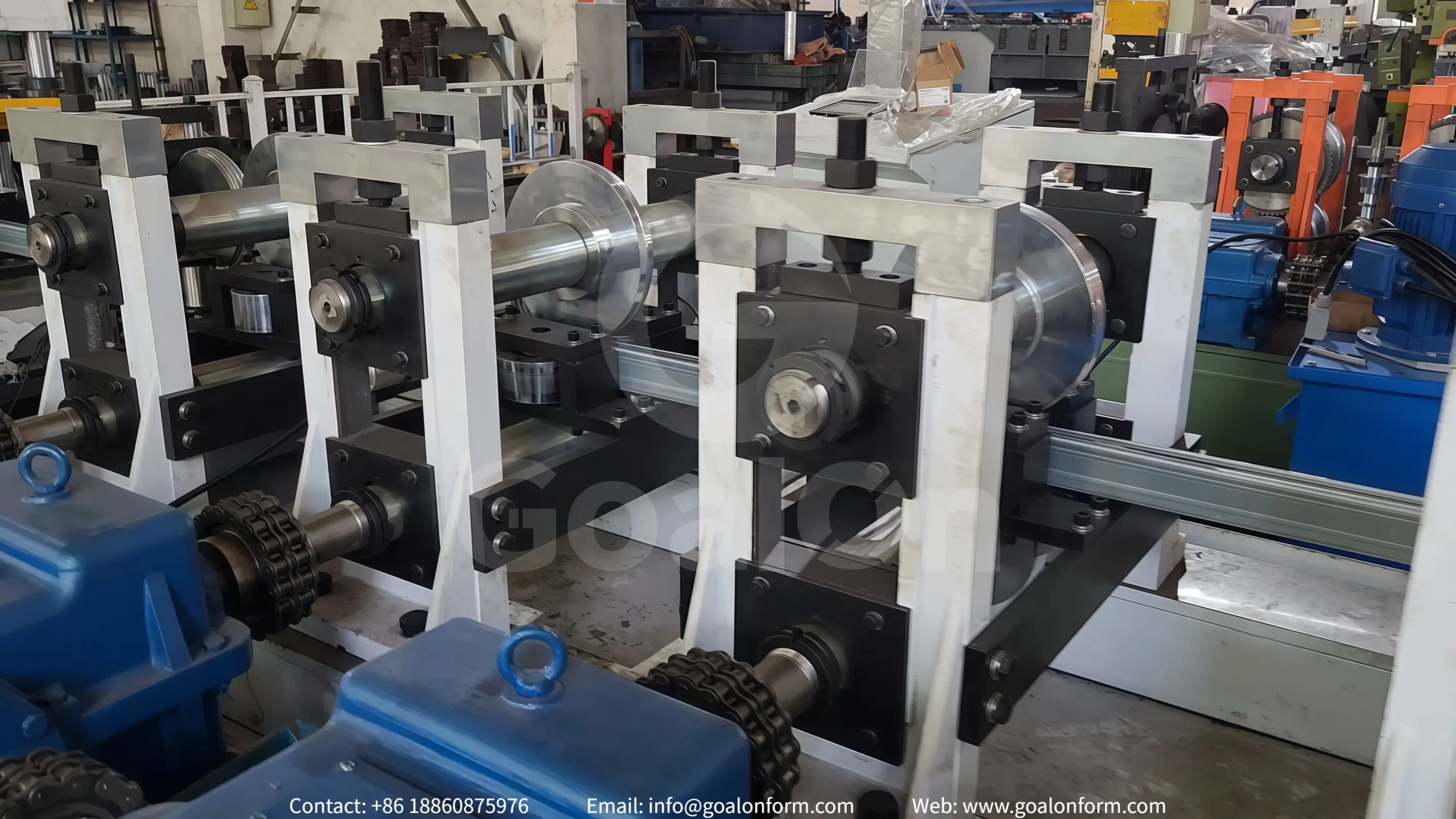

ماكينة التشكيل بالدرفلة
This cast-iron stand strut channel roll forming machine uses a chain driving system for stable continuous forming.
The automatic size-changing function greatly improves efficiency for multi-size production while reducing manual adjustment time and labor costs.
| السرعة | 20 م/دقيقة | محطة التشكيل | 18 منصة |
| قوة المحرك | 7.5 كيلو واط | قطر العمود | 76 مم، صلب |
| نظام القيادة | السلسلة | مادة الأسطوانة | Gcr15,HRC58-62° درجة مئوية |
| هيكل الإطار | لوحة الحائط | مادة العمود | معالجة حرارية 40Cr 40Cr |

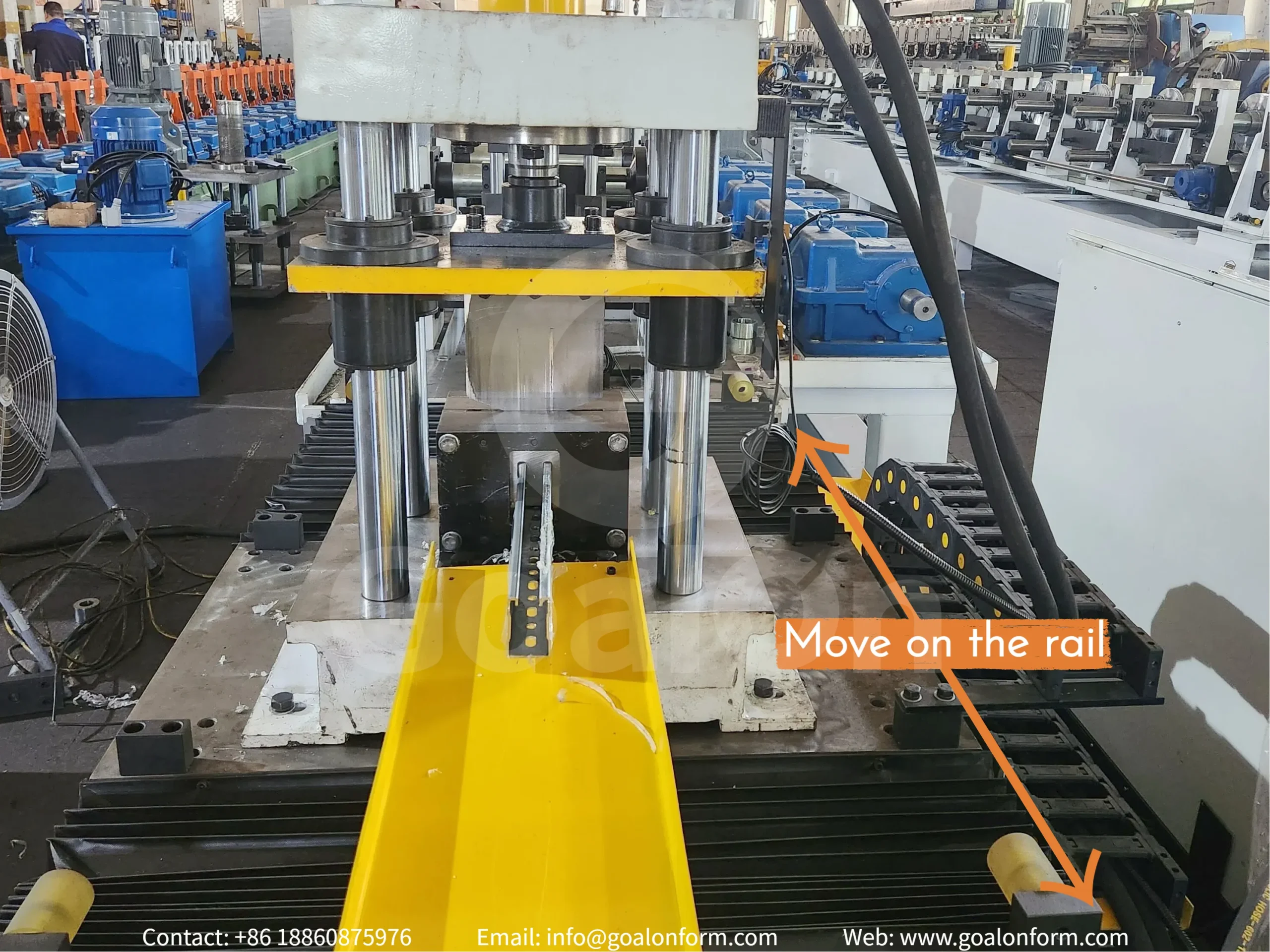

High-speed hydraulic cut
The flying hydraulic cutting system performs non-stop cutting synchronized with the roll forming machine speed. During cutting, the unit travels together with the profile to maintain stable, accurate cutting length without stopping production.
خزانة التحكم PLC وأداة التشفير
في خط التشكيل بالدلفنة على البارد، يعمل جهاز التشفير مع وحدة التحكم المنطقي القابلة للبرمجة (PLC) لتوفير تغذية مرتدة في الوقت الفعلي حول موضع المواد وسرعتها، مما يضمن تغذية دقيقة وتشكيل متزامن وتحكم دقيق في الطول للقطع والتثقيب.
يمكن ضبط سرعة الإنتاج وطول المنتج والكمية على خزانة التحكم. يمكن تخصيص لغة العرض وفقًا لمتطلبات العميل.
Customizable Roll Forming Solutions
Our High-Speed Strut Channel Roll Forming Machine offers comprehensive customization options to meet diverse requirements for electrical installations, HVAC systems, pipe support, cable management, and solar mounting applications.
بدءًا من أبعاد المقاطع القابلة للتعديل وصولاً إلى وحدات التثقيب والنقش المدمجة، نقوم بتصميم كل مكون خصيصًا ليتناسب مع الإنتاج المستمر عالي السرعة.
| المواد | السماكة | سرعة الإنتاج | مستوى الأتمتة |
| الثقب | النقش البارز | القطع | لون الآلة |
| آلة واحدة لأحجام مقاطع متعددة | …… | ||
خدمات ودعم شاملان
تصاميم السلامة
تتوفر أغطية أمان اختيارية لحماية المشغلين من المكونات المتحركة، مع تعزيز السلامة في مكان العمل والالتزام بالمعايير.
الضمان
ضمان لمدة سنتين مع دعم فني وخدمة ما بعد البيع مدى الحياة.
التعبئة والتغليف الاحترافي
يتم تعبئة الماكينات في غلاف بلاستيكي وتوضع عليها ملصقات لسهولة التعرف عليها وتجميعها، ويتم تثبيتها داخل الحاوية بكابلات فولاذية.
دليل التثبيت
بالإضافة إلى خدمات التركيب والتدريب المدفوعة في الموقع، نقدم أدلة التركيب والتشغيل، إلى جانب مقاطع فيديو توضيحية حول التشغيل قبل الشحن لتوفير الإرشادات اللازمة.
تسليم آلات التشكيل بالدرفلة إلى جميع أنحاء العالم
من مصنعنا إلى العملاء في جميع أنحاء العالم.
تم تسليم آلات تشكيل الألواح الخاصة بنا بنجاح إلى عملاء في العديد من البلدان والقطاعات، بما في ذلك قطاع البناء، وأنظمة التخزين، ومنصات تركيب الألواح الشمسية، وتصنيع الصلب.
يعكس كل مشروع خبرتنا الهندسية وقدراتنا التصنيعية والتزامنا بتوفير حلول موثوقة لتشكيل المعادن من أجل نجاح عملائنا على المدى الطويل.
الأسئلة الشائعة
يعمل التكوين القياسي عند 15-20 م/دقيقة. يمكن أن تصل التكوينات المتطورة إلى 30-40 م/دقيقة, وحتى السرعات الأعلى يمكن تخصيصها وفقًا لمتطلبات الإنتاج المحددة.
Lead times range from 50-70 days post-order, varying by customization level and supplier location. We typically require 60 days for standard machines.
نعم. نحن مصنعون محترفون ننتج ملفات تعريف قياسية في السوق وملفات تعريف مخصصة. يمكننا أيضاً توقيع اتفاقية لضمان عدم مشاركة الرسم الخاص بك مع أطراف أخرى.
لا داعي للقلق. فآلاتنا مصممة لسهولة التركيب والتشغيل.
قبل الشحن، سننتهي من التجميع الرئيسي والاختبار في مصنعنا. عندما تصل الماكينة، ما عليك سوى وضعها في موضعها، وتوصيل مصدر الطاقة، ويمكنها البدء في العمل.
سنوفر لك أيضاً:
كتيبات مفصلة للتركيب والتشغيل
رسومات تخطيط الماكينة
مخططات الأسلاك
الدعم الفني عبر الإنترنت (مكالمة فيديو/صور/فيديوهات)
إذا لزم الأمر، يمكننا أيضًا ترتيب قدوم مهندس إلى مصنعك للمساعدة في التركيب والتدريب. يكمل العديد من عملائنا عملية التركيب بسلاسة من خلال إرشاداتنا عبر الإنترنت.
